SPECIFIKACE
Typy

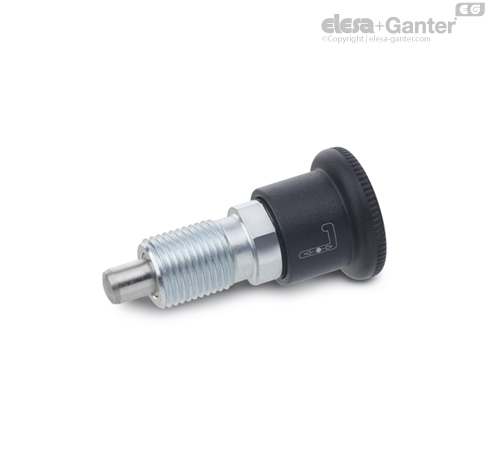

- Typ A: s rukojetí, krycí pouzdro černé, bez pojistné matice
- Typ AK: s rukojetí, krycí pouzdro černé, s pojistnou maticí
- Typ AR: s rukojetí, krycí pouzdro červené, bez pojistné matice
- Typ ARK: s rukojetí, krycí pouzdro červené, s pojistnou maticí
- Typ B: krycí pouzdro černé, bez pojistné matice, ovládání pomocí klíče
- Typ BK: krycí pouzdro černé, s pojistnou maticí, ovládání pomocí klíče
Závitové pouzdro
Pozinkovaná ocel, modrý pozink
Čep
Nerezová ocel AISI 303
Pružina
Nerezová ocel AISI 301
Rukojeť
Plast (Polyamid PA)
- barva černá, matný povrch
Krycí pouzdro
Plast (Polyamid PA)
- barva černá nebo červená, matný povrch
Informace
V základní (klidové) poloze je čep pružinového pístku GN 816 vysunutý. K zatažení čepu je třeba jim pohybovat proti síle pružiny a v konečné poloze otočit o 90°.
Tvar zakřivení vodící drážky chrání čep před náhodným pohybem.
Pokud při ovládání rukojetí (Typ AR / ARK) je vidět červené krycí pouzdro, tak ukazuje polohu čepu: Aretační čep není vysunutý.
U provedení pro ovládání klíčem (Typ B / BK) je pro posun čepu nutný klíč. V tomto provedení poskytuje krycí pouzdro doplňující zabezpečení proti nedovolené manipulaci s čepem. Krycí pouzdro rovněž zajišťuje dodatečnou ochranu před poruchami způsobenými nečistotami.
Příslušenství
Klíče GN 816-K
Plast (Polyamid PA)
(Všechny pružinové pístky používají stejné klíče)
Montážní pokyny
Provedení s klíčem (Typ B / Typ BK)
