SPECIFIKACE
Typy
- Typ H: zaoblený konec, ocel
- Typ |b
bb|: prizmatický konec (120°)
Označení č.
- Provedení 1: standardní tuhost pružiny
- Provedení 2: vysoká tuhost pružiny
Závitové pouzdro
pozinkovaná, modrý pozink
Odpružený čep
cementovaný, černěný
standardní tuhost pružiny:
Kroužek ve tvaru půlměsíce
fosfátovaný (barva antracit)
vysoká tuhost pružiny:
Kroužek ve tvaru půlměsíce
pozinkovaná, modrý pozink
Informace

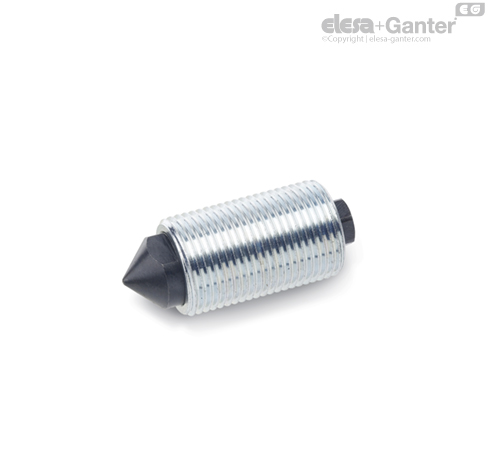

Odpružené prvky GN 513 představují univerzální přítlačné prvky používané jako západky, polohovací prvky nebo prvky pro upínání pomocí tlaku pružiny. Odpružený čep lze použít pro aplikace využívajíci postupného tlaku a uvolnění. Odpruženým čepem navíc nelze otáčet.
Na konci čepu určeném k tahání je vnitřní závit, který umožňuje montáž tažné tyče nebo ovládací rukojeti.
Typ I s vnitřním závitem na konci čepu určeném k tlačení lze osadit speciálním zakončením.
Odpružený prvek lze našroubovat do závitu pomocí šestihranu na konci čepu určeném k tahání nebo pomocí plošek pro klíč na konci čepu určeném k tlačení.
