SPECIFIKACE
Typy
- Typ B: s podložkou hladkou
- Typ E: s podložkou s očkem, vhodné pro závěsný kroužek
- Typ L: s podložkou s montážním okem (pouze označení č. 1)
Označení č.
- Č. 1: bez příčného otvoru
- Č. 2: s příčným otvorem pro závlačku pružinovou GN 1024
Montážní čep
Nerezová ocel AISI 304 NI
Podložka
Nerezová ocel
- Typ B: soustružená ocel AISI 304
- Typ E: nerezová ocel AISI 316 LHC
- Typ L: spékaná ocel AISI 316 LHC
Šroub se zapuštěnou hlavou DIN 7991
Nerezová ocel AISI 304
nelze demontovat
Informace

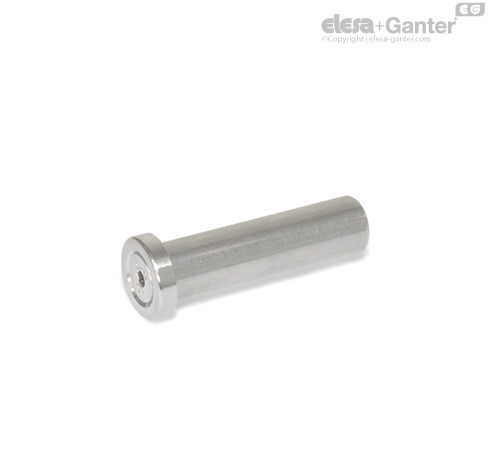

Montážní čepy GN 2342 z nerezové oceli se vyznačují tím, že je lze použít různými způsoby.

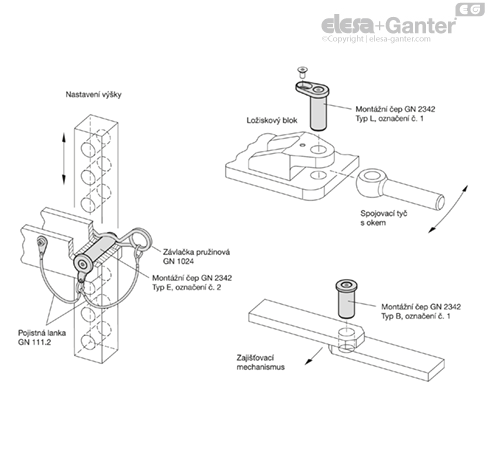

Dle potřeby lze zvolit ze tří druhů podložek, které polohují montážní čep v axiální poloze ve směru vkládání. Montážní čep s podložkou s očkem (Typ E) spolu s odpovídající závlačkou pružinovou GN 1024 (viz. strana může být zajištěný proti ztrátě pomocí pojistného lanka nebo kuličkového řetězu. Podložka s montážním okem (Typ L) současně působí jako ochrana proti ztrátě a proti rotaci.
Montážní čepy odpovídající označení č. 2 jsou zajištěné proti vypadnutí pomocí příčně vrtaného otvoru, který odpovídá závlačkám pružinovým GN 1024 (viz. strana
