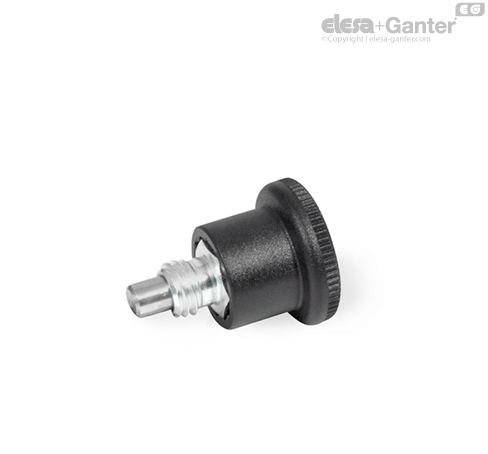

GN 822.6

Mini pružinové pístky

Mini pružinové pístky GN 822.6 se vyznačují svými malými rozměry.

Jsou zhotovené na základě GN 822 GN 607 GN 607.1 mini pružinových pístků a tento model kombinuje jejich chytrý typ konstrukce s kompletní sérií všech aktuálních velikostí čepů a závitů. Poskytují cenově výhodnou alternativu pro pružinové pístky GN 822 GN 607 GN 607.1 / GN 822 GN 607 GN 607.1 příslušných velikostí. Zašroubujte nejprve mini pružinový pístek na místo pomocí vroubkované rukojeti. Zatažením za rukojeť se odkryje šestihranná matice, přes kterou lze pomocí klíče pružinový pístek dotáhnout.

Pístky jsou vložené na místo montáže tak, že se drží za rukojeť. Tou se otáčí a dochází k zašroubování mini pružinového pístku. Matice se objeví po zatáhnutí za rukojeť. Potom může být mini pružinový pístek snadno dotáhnutý pomocí klíče.

Typ C s aretací polohy je možné v zatažené poloze čepu zajistit otočením rukojetí o 30°. Čep zůstane zajištěný v této poloze díky aretačnímu mechanismu který drží rukojeť.
