SPECIFIKACE
Typy
- Typ LKU: montáž z levé strany, s odpruženým pouzdrem
- Typ RKU: montáž z pravé strany, s odpruženým pouzdrem
- Typ BKU: montáž z obou stran, s odpruženým pouzdrem
- Typ L: montáž z levé strany, bez odpruženého pouzdra
- Typ R: montáž z pravé strany, bez odpruženého pouzdra
- Typ B: montáž z obou stran, bez odpruženého pouzdra
Zinková slitina
poniklovaná
Odpružené šrouby GN 614-KU -
Základna
Plast (Polyacetal POM)
teplotní odolnost až do 50 °C
Kulička z nerezové oceli AISI 420C, kalená
Informace

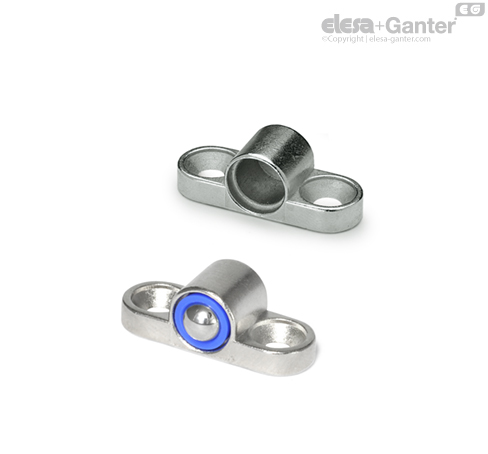

Držáky pro odpružená pouzdra / stranové přítlačné kolíky GN 614.1 se používají pro aretaci a jako přítlačné nebo uvolňovací prvky. Snadno se připevňují pomocí dvou šroubů se zápustnou hlavou. Používají se tehdy, pokud výroba montážního otvoru v toleranci H7 pro odpružená pouzdra není možná z důvodu jeho velikosti nebo umístění.
Držáky pro odpružená pouzdra GN 614.1 se skládají z vlastního držáku a odpruženého pouzdra z nerezi GN 614 u typu KU.
Pro typy R, L a B se dodává pouze „prázdný“ držák pro odpružená pouzdra (bez odpružených pouzder), který lze pak použít společně se všemi ostatními variantami GN 614-6 a GN 614-8 pro typy KD, MS a NI.
