DD51
Ukazatele polohy digitální
Technopolymer, přímý náhon, 4 číslice
Technopolymer, přímý náhon, 4 číslice

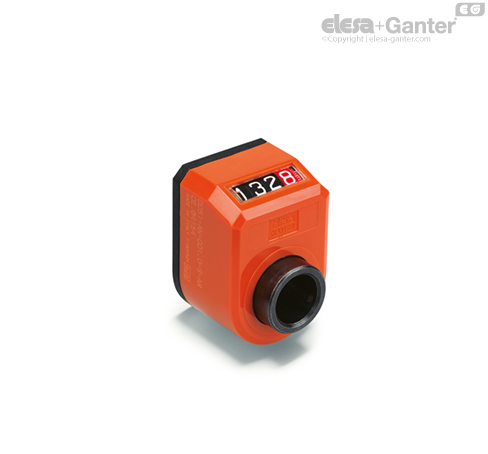

Základna a tělo ukazatele
Vysoce odolný technopolymer na bázi polyamidu (PA).
Základna je černá.
Pouzdro v následujících barvách:
- C2: oranžová RAL 2004, lesklý povrch.
- C3: šedá RAL 7035, lesklý povrch.
- C1: šedo-černá RAL 7021, lesklý povrch.
- C55: barva modrá RAL 5005, lesklý povrch.
Základna je přivařená ultrazvukem k pouzdru, čímž se docílí větší pevnosti a zabrání se vnikání prachových částic dovnitř.
Okénko
Průhledný technopolymer na bázi polyamidu (PA-T) tvarovaný nad pouzdrem s dokonalým utěsněním. Odolnost proti vlivu rozpouštědel, olejů, mazadel a jiných chemických látek (vyhněte se kontaktu s alkoholem v průběhu čištění).
Displej
Hodnota na displeji vyjadřuje vzdálenost překonanou mechanismem, který je spojený pomocí hřídele s ukazatelem, od výchozí pozice (0).
Čtyřmístné digitální počítadlo. Číslo v červeném poli ukazuje hodnoty v řádu desetin. Stupnice s dělením za posledním číslem umožňuje přesnější odečet.
Displej lze nastavit do různých poloh (viz „Příklad popisu pro objednávku“).
- AN: šikmý horní displej.
- AR: šikmý dolní displej.
- FN: čelní horní displej.
- FR: čelní dolní displej.
Vnitřní těsnění
O-kroužek ze syntetické pryže NBR, mezi tělem ukazatele a pouzdrem.
Zadní těsnění
Pěnová guma (je součásti dodávky).
Standardní provedení
Náboj s vystruženým otvorem Ø 14 mm v toleranci H7, upevnění na hřídel pomocí upínacího šroubu s vnitřním šestihranem a miskovitým koncem. Šroub je součásti dodávky.
- DD51: náboj z černěné oceli.
- DD51-SST: náboj z nerezové oceli AISI 303.
Směr otáčení
- D: ve směru hodinových ručiček. Hodnoty rostou při otáčení doprava.
- S: proti směru hodinových ručiček. Hodnoty rostou při otáčení doleva.
Hmotnost
42 gramů.
Vlastnosti a použití
Digitální ukazatele polohy s přímým náhonem jsou vhodné pro aplikace na hřídel v jakékoliv pozici k přímému odečítání polohy požadované strojní součásti. Ukazatelé jsou konstruovány tak, že mohou být použity i pro motorové pohony (Informace v kapitole „Popis objednacího kódu“)
Ergonomie a design
Digitální počítadlo s ergonomicky řešenými číslicemi umožňuje rychlé odečítání. Čitelnost zlepšuje zvětšovací okénko.
Speciální provedení na vyžádání
- Zobrazení zvláštních údajů po dokončení jedné otáčky.
- Pouzdro v různých barvách.
- Utěsněné digitální ukazatele polohy s třídou ochrany IP 67, viz EN 60529 , dosaženo pomocí mosazného pouzdra s dvojitým těsnicím kroužkem uvnitř zadní dutiny základny.
LB - aretační mechanismus

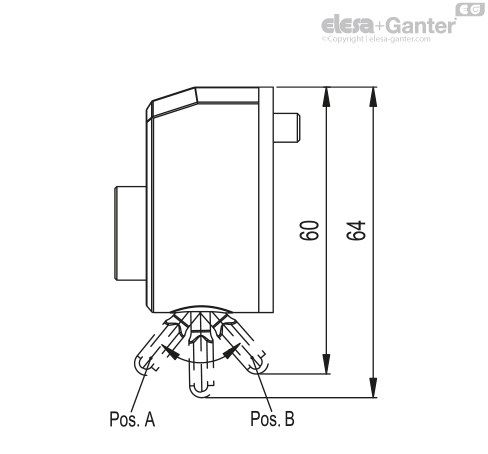

Ukazatele polohy DD51-LB jsou vybavené aretací polohy hřídele. Ta má zamezit nechtěné změně nastavené polohy vlivem vibrací. Aretace polohy hřídele se provádí jednoduše páčkou. Posun páčky do polohy A znamená odjištěný hřídel, páčka v poloze B znamená zajištěný (aretovaný) hřídel.
Opakovanými zkouškami byla zjištěná dlouhodobá životnost a spolehlivost aretačního mechanismu.
Pro objednání ukazatele polohy s aretačním mechanismem doplňte objednací kód a popis označením -LB (např. CE.84101-LB; DD51-AN-00.50-D-C3-LB).
Montážní pokyny

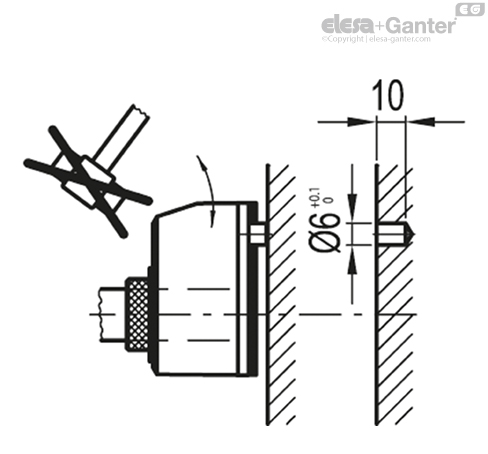

- Vyvrtejte v plášti stroje otvor pro zadní referenční kolík; Ø 6 mm do hloubky 10 mm, v osové vzdálenosti 22 mm od hřídele.
- Nastavte hřídel do výchozí polohy.
- Upevněte vynulovaný ukazatel na hřídel a ujistěte se, že referenční kolík zapadá do vyvrtaného otvoru.
- Upevněte ocelový náboj ke hřídeli upínacím šroubem s vnitřním šestihranem a miskovitým koncem podle UNI 5929-85.
Příslušenství na vyžádání (objednává se samostatně)
- MDX-51: rukojeť, technopolymer na bázi polyamidu (PA).
- BSA-N51: upínací podložky pro zajištění hřídele ze zinkové slitiny. Práškově lakováno, barva černá, matný povrch (viz. tabulka). Regulovatelná páka typ GN 302.1. Upínací podložky BSA-N51 umožňují snadné a rychlé zajištění hřídele po jeho nastavení do požadované polohy. Jsou vybavené otvorem Ø 6,1 mm odpovídající průměru referenčního kolíku ukazatele. Mohou být sestavené s regulovatelnou pákou buď na levé nebo na pravé straně. Ke stroji se montují pomocí dvou šroubů M4 s válcovou hlavou (nejsou součástí dodávky).
- BSA-T51: zajišťovací základna hřídele z technopolymeru SUPER na bázi polyamidu (PA), černá barva, matný povrch. Upínací podložky BSA-T51 umožňují snadné a rychlé zajišťování hřídelů po nastavení jejich polohy. Jsou vybaveny otvorem Ø 6,1 mm pro uložení referenčního kolíku ukazatele. Lze je sestavovat s rukojetí buď na pravé, nebo na levé straně a umožňují montáž do stroje prostřednictvím dvou šroubů M4 s válcovou hlavou (nejsou obsaženy v rozsahu dodávky).
- BS51: distanční deska (kód CE.85900), technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny.
