Technické informace

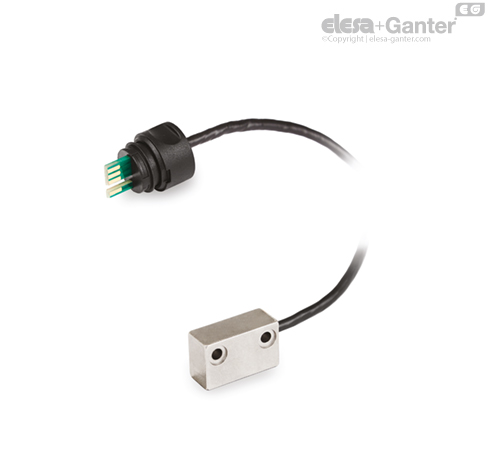

Snímač
Těleso z tlakově litého poniklovaného zinku
Kabel
Stíněný kabel s černým pláštěm PVC Ø 3,5 mm, poloměr ohybu při pohybu ≥ 34 mm.
Konektor (Stupeň krytí IP67)
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
O-kroužek z pryže NBR.
Technické informace
Vlastnosti a použití
Zacvakávací sestava usnadňující vložení a zaručující správné spojení i v přítomnosti vibrací nebo náhodného roztržení.
Další provedení
Speciální provedení na vyžádání
Magnetický snímač s kabelem s různými délkami (max. 5 m).
Pokyny pro použití
Montážní pokyny

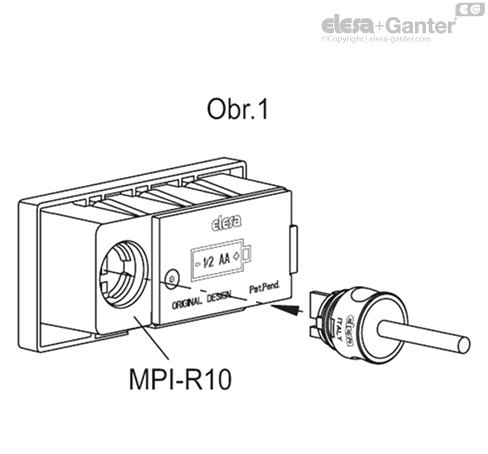

- Zasuňte konektor do odpovídajícího usazení magnetického měřicího systému MPI-R10 a zatlačte na něj, až zacvakne (obr. 1).
- K upevnění magnetického snímače použijte šrouby M3 (nejsou součástí dodávky). Vzdálenost mezi snímačem a magnetickým pásem, která zajistí správný odečet odchylky: max 1 mm.
Pokyny k demontáži

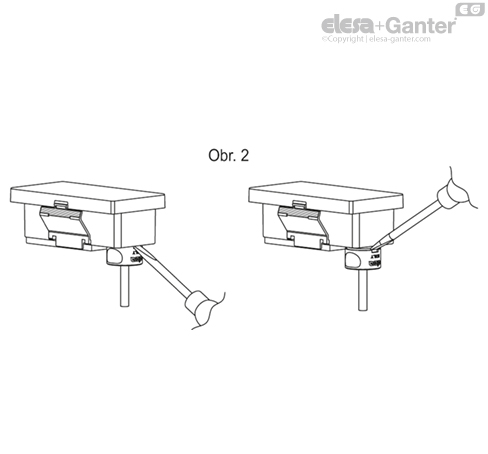

Konektor lze demontovat jednoduše zatažením prsty a uchopením za vhodné drážky. V případě potřeby použijte plochý šroubovák k vypáčení tělesa, jak je vidět na obrázku 2.
