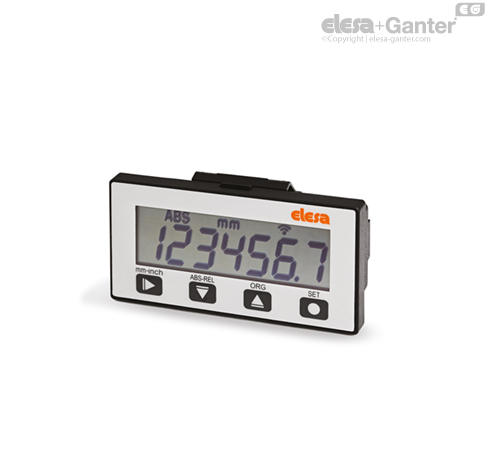

MPI-R10-RF

Displej pro magnetický měřicí systém

Vlastnosti a použití

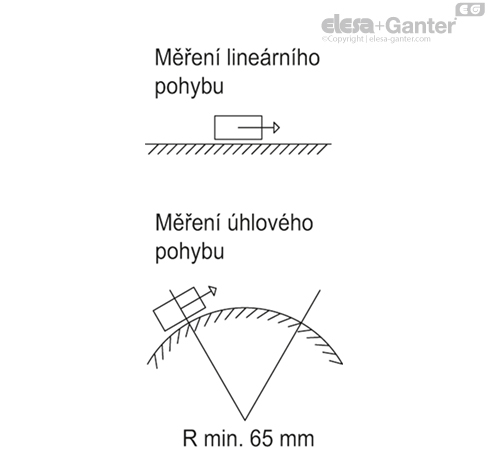

Měřicí systém MPI-R10-RF napojený na specifický snímač FC-MPI, v kombinaci s magnetickou páskou M-BAND-10, je ucelený systém k měření lineárního a úhlového posunutí (s minimálním poloměrem 65 mm).

Velmi snadná montáž systému umožňuje přesné umístění a nastavení. Jeho použití snižuje čas a strojní operace na minimum.

• Maximální jednoduchost montáže a demontáže zařízení z panelu, díky systému s upínacím křídlem (patent ELESA).

• 7 číselný LCD displej s výškou znaků 12 mm a zvláštními znaky.

• Programovatelné, 4 multifunkční tlačítka.

• Hodnoty zobrazovány v milimetrech, palcích nebo úhlových stupních.

• Zobrazení absolutního nebo přírůstkového režimu.

• Až 10 programovatelných hodnot korekce.

• Ukládání a zobrazení 32 cílových pozic.

• Vnitřní lithiová baterie s dlouhou životností.

• Vyrovnávací paměť během výměny baterie.

• Těleso pro konektor FC-MPI se zaklapávacím systémem pro snadné odpojování a zapojování.

Pro další informace si přečtěte "návod k použití".



(1) Rychlost čtení ovlivňuje životnost baterie.

(2) Rozlišení: nejmenší změna délky, kterou je systém schopen zobrazit.

(3) Přesnost: maximální odchylka hodnoty změřené systémem vzhledem ke skutečné hodnotě.

(4) Opakovatelnost: stupeň blízkosti mezi řadami jednotlivých měření stejného vzorku při nezměněných podmínkách měření.

Rychlý polohovací systém

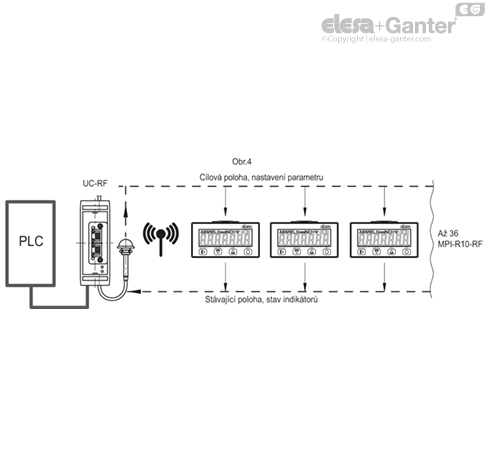

Měřicí systém MPI-R10-RF je propojen s řídicí jednotkou UC-RF pomocí rádiového kmitočtu (RF), což představuje bezdrátový systém pro rychlé nastavení polohy dílů stroje nebo multiaxiální měření (obr. 4).

Bezdrátové připojení umožňuje:

• odečtení stávající polohy

• nastavení cílové polohy

• konfiguraci všech provozních parametrů

Síť radiofrekvenčního systému umožňuje společné fungování různých přístrojů v jednom prostoru, aniž by vznikaly problémy v podobě vzájemného rušení.

Tento systém je vhodný především pro aplikace vyžadující časté změny formátu, protože umožňuje správné seřízení cílové/aktuální polohy dílů stroje a představuje také bezpečnostní systém. I kdyby jeden měřicí systém MPI-R10 nebyl umístěn v cílové poloze, řídící jednotka programovací logiky (PLC) nedovolí začátek výrobního cyklu stroje, čímž se zabrání problémům s výrobou.

Instalace systému je rychlá a snadná, jelikož nevyžaduje použití propojovacích kabelů mezi řídicí jednotkou a indikátory.

Další technické informace najdete v "návod k použití".



Magnetický snímač s kabelem

FC-MPI se objednává samostatně.

Příslušenství na vyžádání

Magnetický pás M-BAND-10.

Speciální provedení na vyžádání

Displej se zvláštním štítkem lze dodat s přizpůsobenými grafickými symboly, značkami nebo nápisy.

Montážní pokyny

• Vyvrtejte desku (tloušťka 0,7÷2 mm) podle rozměrů na šabloně.

• Před instalací pouzdra odstraňte všechny otřepy.

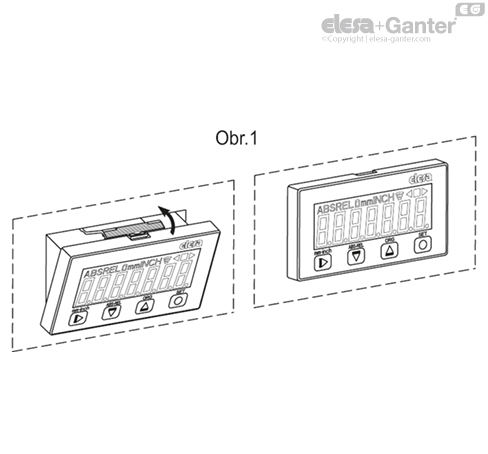

• Namontujte dolní část pouzdra do tělesa a stiskněte, dokud se zcela nezajistí (obr. 1).





Pokyny pro výměnu baterie

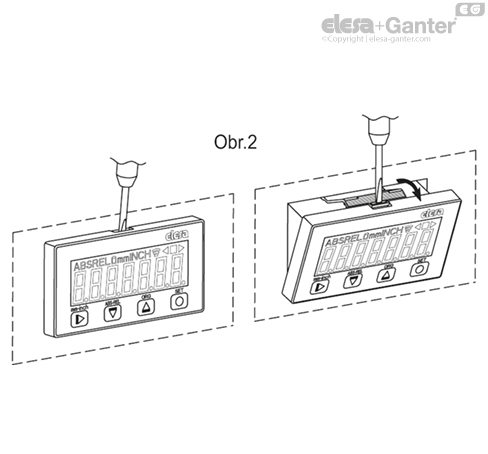

• Vyjměte indikátor ze sedla, přitlačte na pojistné křídlo až na doraz pomocí šroubováku s drážkou (obr. 2).

• Odšroubujte samořezné šrouby z nerezové oceli AISI 304 s vnitřním hvězdicovitým šestihranem typu TORX^®* T06 a demontujte uzavírací desku (obr. 3).

• Vyměňte baterii a věnujte pozornost tomu, abyste nepřevrátili polaritu (viz také poloha uvedená na krytu).

• Náhradní baterie, je-li přenesena do 10 sekund (doba činnosti napájení vyrovnávací paměti), zabrání ztrátě konfiguračních parametrů.





_{* Registrovaná ochranná značka TEXTRON INC.}

Kompatibilita

Magnetický měřicí systém verze -W2 je kompatibilní výhradně s magnetickým měřicím systémem a řídicí jednotkou shodné verze -W2.
