Technické informace
Vlastnosti a použití

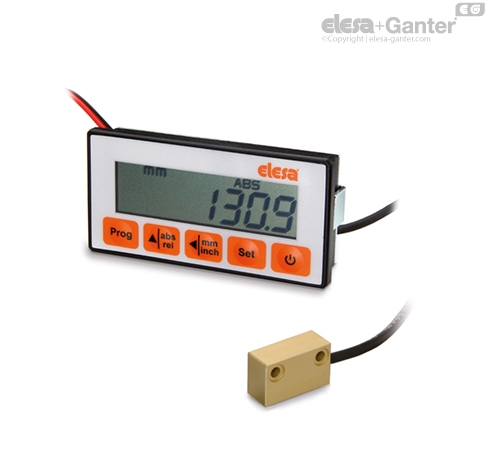

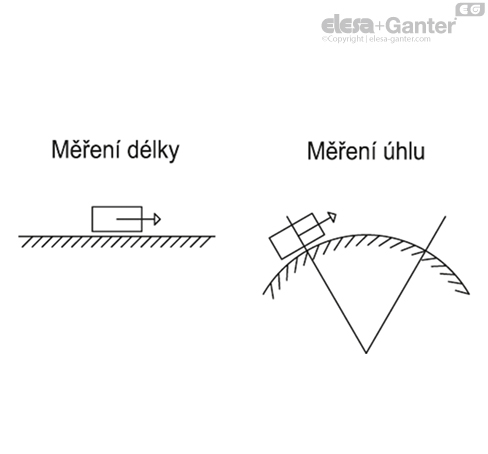

Měřící systém MPI-15 je tvořený multifunkčním LCD displejem, integrovaným magnetickým senzorem polohy a magnetickým pásem M-BAND-10 (ten se objednává zvlášť), což dohromady vytváří kompletní systém pro měření lineárních a úhlových hodnot (s minimálním poloměrem 65 mm).
Velmi snadná montáž systému umožňuje přesné umístění a nastavení. Jeho použití snižuje čas a strojní operace na minimum.
- Multifunkční LCD displej s 5-ti tlačítky.
- Absolutní / přírustkový režim.
- Programovatelná funkce nastavení.
- Externí bateriový zdroj 1,5 VDC.
- Vyrovnávací paměť během výměny baterie.
- Ochrana proti náhodnému obrácení polarity.
- Materiál pouzdra magnetického senzoru: eloxovaný hliník.
Pro další informace si přečtěte návod k použití.
| Technická data |
|---|
| Životnost baterie | 1,5 roku (baterie C-typ) |
| Rozlišení(1) | 0,1 mm - 0,01 inch - 0,01° |
| Přesnost(2) | 0,1 mm |
| Přesnost opakování(3) | 0,001 mm |
| Rychlost provozu | max. 5 m/s |
| Auto-diagnostika | kontrola baterie, kontrola senzoru, kontrola magnetického pásu |
| Programovatelná měřící jednotka | mm, palce, stupně (úhly) |
| Pracovní teplota | 0 ÷ 50 °C |
| Teplota skladování | -20 ÷ +70 °C |
| Relativní vlhkost | Max. 95 % pří 25 °C bez kondenzace |
| Stupeň krytí | IP40 celý ukazatel IP54 přední strana podle IEC 529 IP67 magnetický senzor |
| Ochrana proti rušení | IEC 61000-4-2 |
(1) Rozlišení: nejmenší změna délky, kterou je systém schopný zobrazovat.
(2) Přesnost: maximální odchylka hodnoty naměřené systémem od skutečné hodnoty.
((3) Přesnost opakování: stupeň přesnosti opakovaného měření stejného vzorku, když jsou jednotlivá měření prováděná za stejných podmínek.
Příslušenství na vyžádání
Příslušenství na vyžádání
Magnetický pás M-BAND-10.
Speciální provedení na vyžádání
Speciální provedení na vyžádání
Dle potřeb zákazníka lze dodat displej s vlastními grafickými symboly, značkami nebo popisky.
Magnetický senzor s jinou délkou kabelu než u standardníh provedení zobrazených v tabulce, max. délka kabelu až 20 m.
