DD52R-E-RF

Elektronický digitální snímač polohy

Vlastnosti a použití

Elektronické ukazatele polohy digitální DD52R-E-RF, s napájením baterii, jsou vhodné pro aplikace na hřídel v jakékoliv pozici. Umožňují odečítání absolutní nebo relativní polohy požadované strojí součásti.

LCD 6-ti místný displej s výškou 12,0 mm zajišťuje vynikající čitelnost i z různých úhlů pohledů.

Okénko z průhledného technopolymeru chrání LCD displej před náhodnými nárazy.

V pracovním módu je možné vybrat, pomocí 4 funkčních tlačítek, způsob zobrazení hodnot jako relativní nebo absolutní, jednotky měření (mm, palce nebo stupně), vynulovat absolutní hodnotu nebo přednastavit počáteční hodnotu a přednastavit hodnotu posunutí.

V programovacím módu lze, pomocí 4 funkčních tlačítek, naprogramovat stav počítadla po jedné otáčce hřídele, směr otáčení, orientaci displeje, rozlišení (počet desetinných míst), počáteční hodnoty a hodnoty posunutí, max. rychlost otáček a je také možné nastavit jiné funkce tlačítek podle dostupných voleb.

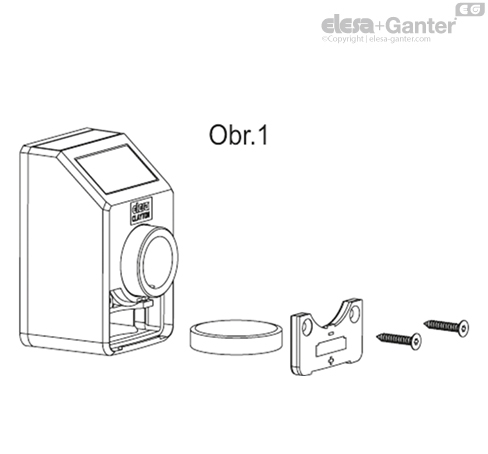

Vnitřní baterie má životnost 2.5 roky. Je-li třeba baterii vyměnit, zobrazí se na displeji specifický symbol. Baterii lze snadno vyměnit po sejmutí předního krytu (obr. 1), aniž by bylo třeba ukazatel demontovat z hřídele a narušovat parametry konfigurace.

Rychlý polohovací systém

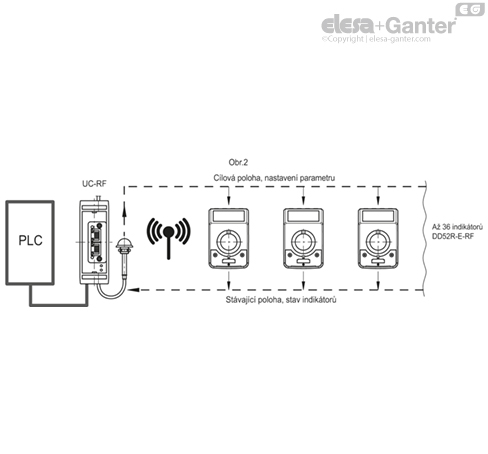

Indikátory DD52R-E-RF (patent Elesa) jsou připojeny do sítě k řídicí jednotce UC-RF prostřednictvím rádiové frekvence (RF), takže představuje bezdrátový systém pro rychlé polohování dílů stroje (obr. 2).

Bezdrátové připojení umožňuje:

• odečtení stávající polohy

• nastavení cílové polohy

• konfiguraci všech provozních parametrů

Síť radiofrekvenčního systému umožňuje společné fungování různých přístrojů v jednom prostoru, aniž by vznikaly problémy v podobě vzájemného rušení.

Tento systém je vhodný především pro aplikace vyžadující časté změny formátu, protože umožňují správné seřízení cílové/aktuální polohy dílů stroje, představuje také bezpečnostní systém. Pokud není byť i jen jediný indikátor DD52R-E-RF v cílové poloze, PLC neumožní zahájení výrobního cyklu stroje a tím zabrání problémům ve výrobě.

Instalace systému je rychlá a snadná, jelikož nevyžaduje použití propojovacích kabelů mezi řídicí jednotkou a indikátory.

Další technické informace najdete v "návod k použití".





(1) Viz. návod k obsluze.

(2) Výchozí: 600 ot/min.

Vyšší rychlost otáčení až 600 ot/min může být používána pouze po krátkou dobu.

Hodnota maximální rychlosti, počet ovladačů a frekvence přenosů mají vliv na životnost baterie.

Životnost baterie závisí na podmínkách používání (nastavení, teplota atd.). Indikovaná hodnota představuje odhad na základě teplotních podmínek >20 °C a <30 °C a výchozího nastavení. Dále se tato hodnota vztahuje ke stavu zařízení při jeho expedici z továrny Elesa. Při odhadu životnosti baterie je třeba vzít v úvahu dobu skladování před uvedením zařízení do provozu.

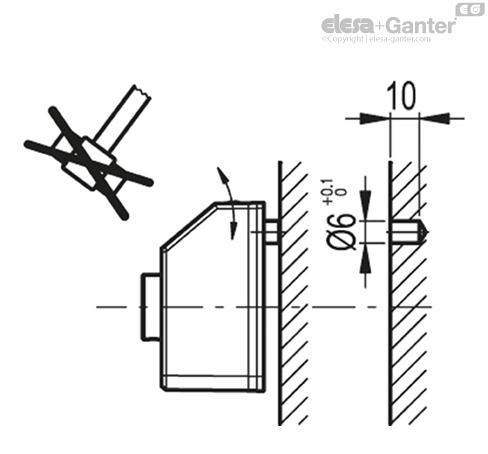

Montážní pokyny

1. Vyvrtejte v plášti stroje otvor pro zadní referenční kolík; Ø 6 mm do hloubky 10 mm, v osové vzdálenosti 30 mm od hřídele.
2. Upevněte ukazatel na hřídel a ujistěte se, že referenční kolík zapadá do vyvrtaného otvoru.
3. Upevněte ocelový náboj ke hřídeli zajišťovacím šroubem s vnitřním šestihranem a miskovitým koncem podle UNI 5929-85.



Příslušenství na vyžádání (objednává se samostatně)

• MDX-52: rukojeť, technopolymer na bázi polyamidu (PA).

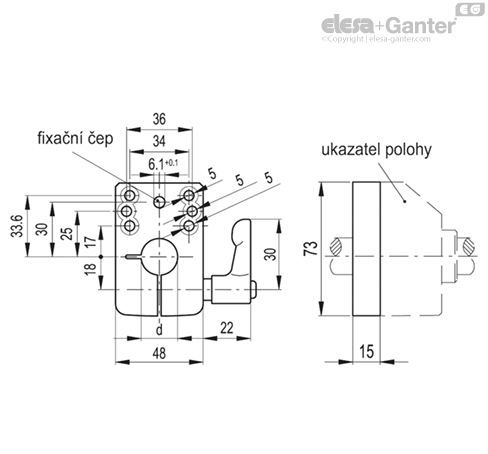

• BSA52-E: upínací podložky ze zinkové slitiny pro zajištění hřídele, práškově lakované, barva černá, matný povrch (viz. tabulka). Regulovatelná páka GN 302 s upínacím prvkem z nerezové oceli AISI 304. Jsou vybavené otvorem Ø 6,1 mm odpovídající průměru referenčního kolíku ukazatele. Mohou být sestavené s regulovatelnou pákou buď na pravé nebo levé straně. Ke stroji se montují pomocí dvou šroubů s válcovou hlavou (nejsou součástí dodávky).



• RB52-SST: redukční vložky z nerezové oceli AISI 304.

Kompatibilita

Elektronické indikátory -W2 jsou kompatibilní výhradně s elektronickými indikátory a řídicí jednotkou shodné verze -W2.
