DD51-E-RF

Elektronický digitální snímač polohy

Vlastnosti a použití

Snímače polohy DD51-E-RF s napájením z baterie lze použít při průchodu hřídelí v jakékoli poloze, aby bylo možné odečíst absolutní nebo inkrementální polohu strojní součásti.

LCD 5-ti místný displej s výškou 8,0 mm zajišťuje vynikající čitelnost i z různých úhlů pohledů.

Okénko z průhledného technopolymeru chrání LCD displej před náhodnými nárazy.

V pracovním módu je možné, pomocí 3 funkčních tlačítek, vybrat způsob zobrazení hodnot jako relativní nebo absolutní, jednotky měření (mm, palce nebo stupně), vynulovat absolutní hodnotu nebo přednastavit počáteční hodnotu a přednastavit hodnotu posunutí.

V programovacím režimu je možné pomocí 3 funkčních kláves naprogramovat stav počítadla po jedné otáčce hřídele, směr otáčení, orientaci zobrazení, rozlišení (počet zobrazených desetinných míst), hodnotu zdroje a hodnotu posunu (offset), max. rychlost otáčení a nastavit funkce kláves mezi různými dostupnými možnostmi.

Vnitřní baterie má životnost 1.5 roky. Je-li třeba baterii vyměnit, zobrazí se na displeji specifický symbol. Baterii lze snadno vyměnit po sejmutí předního krytu (obr. 1), aniž by bylo třeba ukazatel demontovat z hřídele a narušovat parametry konfigurace.

Další technické informace najdete v Návod k použití.



Rychlý polohovací systém

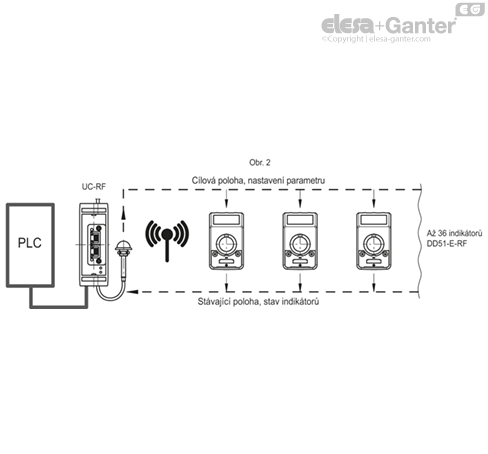

Snímače DD51-E-RF (patent Elesa) jsou propojeny s řídicí jednotkou UC-RF pomocí rádiového kmitočtu (RF), což představuje bezdrátový systém pro rychlé nastavení polohy dílů stroje (obr. 2).

Bezdrátové připojení umožňuje:

• odečtení stávající polohy

• nastavení cílové polohy

• konfiguraci všech provozních parametrů

Síť radiofrekvenčního systému umožňuje společné fungování různých přístrojů v jednom prostoru, aniž by vznikaly problémy v podobě vzájemného rušení.

Tento systém je vhodný především pro aplikace vyžadující časté změny formátu, protože umožňuje správné seřízení cílové/aktuální polohy dílů stroje a představuje také bezpečnostní systém. I kdyby jeden snímač DD51-E-RF nebyl umístěn v cílové poloze, řídící jednotka programovací logiky (PLC) nedovolí začátek výrobního cyklu stroje, čímž se zabrání problémům s výrobou.

Instalace systému je rychlá a snadná, jelikož nevyžaduje použití propojovacích kabelů mezi řídicí jednotkou a indikátory.

Další technické informace najdete v Návod k použití.



(1) Viz. návod k obsluze.

(2) Výchozí: 600 ot/min.

Vyšší rychlost otáčení až 600 ot./min lze udržovat krátkou dobu.

Hodnota maximální rychlosti, počet ovladačů a frekvence přenosů mají vliv na životnost baterie.

Životnost baterie závisí na podmínkách používání (nastavení, teplota atd.). Indikovaná hodnota představuje odhad na základě teplotních podmínek >20 °C a <30 °C a výchozího nastavení. Dále se tato hodnota vztahuje ke stavu zařízení při jeho expedici z továrny Elesa. Při odhadu životnosti baterie je třeba vzít v úvahu dobu skladování před uvedením zařízení do provozu.

Montážní pokyny

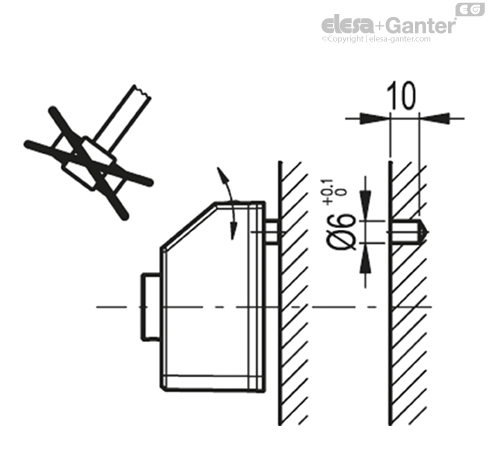

• Vyvrtejte v plášti stroje otvor pro zadní referenční kolík; Ø 6 mm do hloubky 10 mm, v osové vzdálenosti 22 mm od hřídele.

• Upevněte ukazatel na hřídel a ujistěte se, že referenční kolík zapadá do vyvrtaného otvoru.

• Upevněte ocelový náboj ke hřídeli zajišťovacím šroubem s vnitřním šestihranem a miskovitým koncem podle UNI 5929-85.



Příslušenství na vyžádání  (objednává se samostatně)

• MDX-51: rukojeť, technopolymer na bázi polyamidu (PA).

• RB51-SST: redukční vložky z nerezové oceli AISI 304.

• BSA51-E: upínací podložky ze zinkové slitiny pro zajištění hřídele, práškově lakované, barva černá, matný povrch (viz. tabulka). Regulovatelná páka GN 302.1 s upínacím prvkem z nerezové oceli AISI 304. Jsou vybavené otvorem Ø 6,1 mm odpovídající průměru referenčního kolíku ukazatele. Mohou být sestavené s regulovatelnou pákou buď na pravé nebo levé straně. Ke stroji se montují pomocí dvou šroubů M4 s válcovou hlavou (nejsou součástí dodávky).

Kompatibilita

Elektronické indikátory -W2 jsou kompatibilní výhradně s elektronickými indikátory a řídicí jednotkou shodné verze -W2.
