SPECIFIKACE
Typy
Hliník
- matný povrch, broušený MT
- eloxovaný povrch, černý ELS
Čep (Typ W)
Nerezová ocel AISI 303
Šroub s válcovou hlavou a vnitřním šestihranem DIN 912
Nerezová ocel AISI 304
Pojistný šroub DIN 913 (Typ A)
Nerezová ocel AISI 304
Pojistný šroub DIN 915 (Typ W)
Nerezová ocel AISI 304
Upínací sady GN 511
Informace

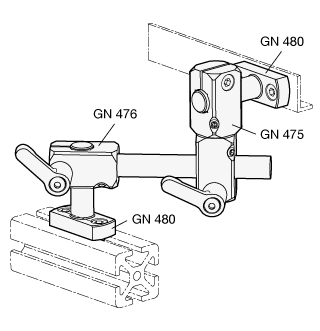

T-spojky GN 476 (Typ W) jsou alternativou ke spojkám křížovým otočným GN 475 pokud jsou požadované velké úhlové síly.
Standardně se dodávají na závitu d4 s upínacími šrouby s válcovou hlavou a vnitřním šestihranem DIN 912. Ty mohou být nahrazeny upínacímí sadami GN 511 (objednací kódy viz. tabulka rozměrů).
