GN 5862

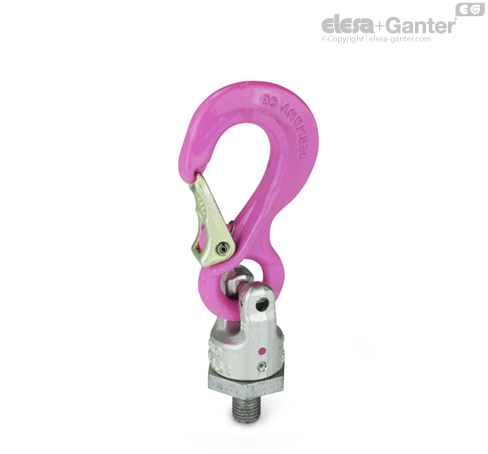

Závěsné háky

Závěsné háky GN 5862 se otáčejí v kuličkovém ložisku. Volně otočný hák dovoluje zatížení v tahu v jakémkoliv směru.

Stanovená nosnost uvedená v tabulce je jasně vyznačená na háku. Týká se to nejméně příznivého zatížení u typů zatížení uvedených v tabulce. Závěsné háky GN 5862 vyhovují směrnici strojního inženýrství Mechanical Engineering Directive 2006 / 42 / EG a jsou testována podle BG.

Integrovaný vysílač RFID jasně označuje a identifikuje závěsné a zvedací vybavení, např. v průběhu předepsané pravidelné kontroly.

• Návod k použití GN 5862

• Hodnoty pevnosti šroubů

Způsob montáže
Číslo	1	1	2	2	2	2	2	3 a 4	3 a 4	3 a 4
Úhel zavěšení	0°	90°	0°	90°	0° do 45°	45° do 60°	asymetr.	0° do 45°	45° do 60°	asymetr.
Součinitel	1	1	2	2	1.4	1	1	2.1	1.5	1
M 12	0.63 t	0.63 t	1.26 t	1.26 t	0.88 t	0.63 t	0.63 t	1.32 t	0.95 t	0.63 t
M 16	1.50 t	1.50 t	3.00 t	3.00 t	2.10 t	1.50 t	1.50 t	3.15 t	2.25 t	1.50 t
M 20	2.50 t	2.50 t	5.00 t	5.00 t	3.50 t	2.50 t	2.50 t	5.25 t	3.75 t	2.50 t
M 24	4.00 t	4.00 t	8.00 t	8.00 t	5.60 t	4.00 t	4.00 t	8.40 t	6.00 t	4.00 t
M 30	6.70 t	5.00 t	13.40 t	10.00 t	7.00 t	5.00 t	5.00 t	10.50 t	7.50 t	5.00 t
M 36	10.00 t	8.00 t	20.00 t	16.00 t	11.20 t	8.00 t	8.00 t	16.80 t	12.00 t	8.00 t

Velikosti zatížení uvedené v tabulce určuje maximální zatížení v tunách jako faktor typu zatížení oka a pracovní teploty v rozsahu -40 °C až +200 °C. Pro všechny hodnoty je počítán koeficient bezpečnosti 4.

Závěsné háky GN 5862 mohou být použité pouze v případě, že šroub je zašroubovaný do minimální předepsané hloubky, která zavisí na materiálu předmětu. Kontaktní plocha musí rovná a v pravém úhlu k závitovému otvoru.

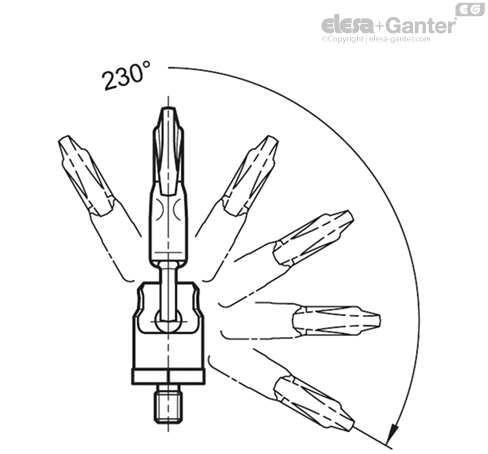

Když je hák připevněný k zařízení, musí se volně otáčet o 360° a nesmí se opírat o hrany a jiné části zařízení, např. jeřábové háky. Hák není vhodný pro časté otáčení pod zátěží.

Návod k použití s dalšími detaily a přesným popisem je přiložený v každé dodávce (nebo také na www.elesa-ganter.cz).



• jiné délky závitu "l"
