Informace

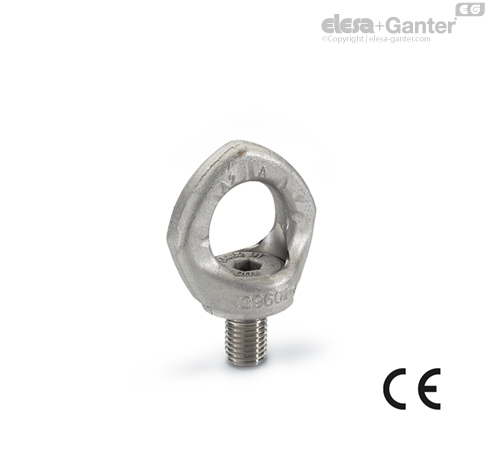

Závěsná oka se šroubem GN 581.5 mají otočné uložení, což dovoluje nastavit směr zatížení a zabraňuje náhodnému uvolnění nebo přetočení (to může nastávat u závěsných ok se šroubem podle DIN 580). Závěsná oka se šroubem GN 581.5 se vyznačují vysokou nosností a ověřenou bezpečností (koeficient bezpečnosti 4).
Stanovená nosnost uvedená v tabulce je jasně vyznačená na oku. Týká se to nejméně příznivého zatížení u typů zatížení uvedených v tabulce.
Závěsná oka se šroubem GN 581.5 jsou ve shodě s požadavky směrnice o strojních zařízeních 2006 / 42 / ES a jsou schválena typovým zkoušením.
Integrovaný transpondér RFID zřetelně označuje a identifikuje zvedací bod, např. v průběhu předepsané pravidelné kontroly.
Šroub s vnitřním šestihranem nelze oddělit od oka.
Bezpečnostní pokyny
Hodnoty zatížení uvedené v závorkách se vztahují k zatížitelnosti odpovídajících závěsných ok se šroubem podle DIN 580. Pokud tato hodnota není uvedená, znamená to, že použití závěsného oka DIN 580 není dovoleno!
Plocha pro připevnění závěsných ok se šroubem GN 581.5 musí být rovná a kolmá k závitovému otvoru; zahloubení musí být ≤ než jmenovitý průměr závitu.
Po zašroubovávání musí dolní plocha hlavy šroubu pevně dosednout (nelze použít podložku) a oko se musí volně otáčet o 360°.
Před zatížením otočte závěsné oko se šroubem ve směru působící síly. Závěsné oko se šroubem není vhodné pro časté otáčení pod zatížením.
Uvedené hodnoty zatížení platí pro minimální délku zašroubování odpovídající 1,5 × jmenovitého průměru závitu v nerezové oceli s minimální pevností v tahu 37 kp/mm, při okolní teplotě v rozmezí – 40 °C až + 280 °C. Informace o dovoleném zatížení podle odlišných podmínek dodáme na vyžádání.
Návod k použití obsahuje další pokyny a je součástí rozsahu dodávky každého zvedacího oka se šroubem.
