Informace
Závěsná oka GN 589.5 slouží k připojení zvedacího vybavení a vázacích prvků a vyznačují se mimořádně nízkým profilem. Jsou přivařena například k připojovacím bodům břemena nebo přímo k samotnému břemenu a dokážou pohltit zatížení v jakémkoli směru.

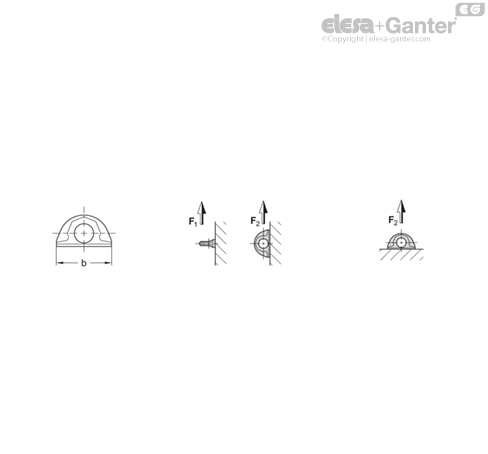

Jmenovité zatížení uvedené v tabulce je jasně vyznačeno na zvedacím bodu. Platí na nejméně vhodný případ zatížení uvedený v typech zatížení.
Závěsná oka GN 589.5 vyhovují směrnici o strojních zařízeních 2006/42/ES.
Stav k likvidaci / životnost / bezpečnostní pokyny

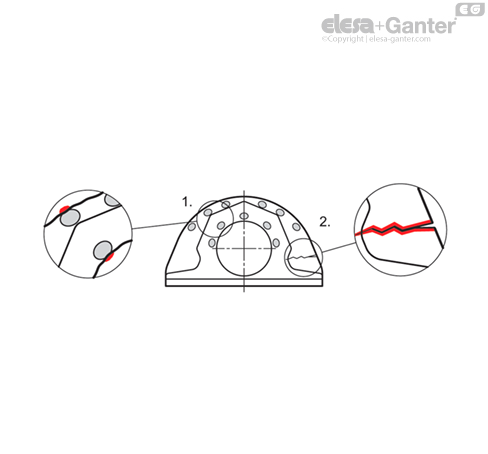

1. Ke kontrole opotřebení závěsného oka lze použít značky opotřebení. Pokud budou zarovnány s vnější konturou nebo konturou otvoru, bylo dosaženo konce životnosti závěsného oka, což zároveň znamená, že bylo dosaženo stavu k likvidaci.
2. Pokud je závěsné oko ohnuté, poškozené nebo naprasklé, není jeho použití již bezpečné, a proto nesmí být použito.
Ve kterémkoli z těchto případů musí být závěsné oko vyměněno.

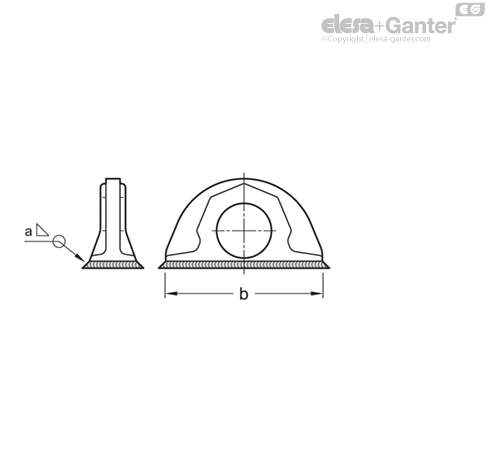

Pokyny k upevnění/přivaření
| b | a Velikost koutového svaru |
| 70 | 3 |
| 100 | 4 |
| 137 | 6 |
Svary musí být provedené vyškoleným svářečem podle EN 287-1. Uvedené hodnoty zatížení platí v provozní teplotě v rozmezí –40 °C až +200 °C. Informace o zatížení při vyšších teplotách je dostupná na vyžádání.
Při instalaci, prvním provozu a používání je nutné dodržovat informace uvedené v návodu k použití. Ten je přiložen k výrobku nebo ho najdete v digitální podobě na stránce výrobku na webových stránkách elesa-ganter.cz.
