GN 587.1
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Oko
Ocel, německá materiálová norma č. 1.6541
Klín pro přivaření
Ocel, S355 J2 + N (ST52-3N)
Přídržná pružina
Páska z nerezové oceli
odolné vůči korozi

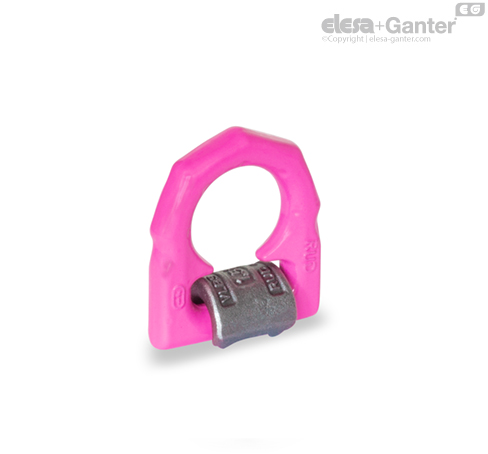

Závěsná oka GN 587.1 se montují přivařením a jsou navržená pro rychlou montáž.
Poskytují vysoké hodnoty dynamického a statického zatížení a mohou být zatížená v jakémkoliv směru s ověřenou bezpečností (koeficient bezpečnosti 4).
Přídržná pružina (Typ F) udržuje oko v jakékoliv poloze a tlumí hluk způsobený vibracemi. Všechny části jsou neoddělitelně spojené.
Dva podpěrné výstupky zlepšují zavěšení háků a zlepšují podpěrný efekt v případě šikmého závěšení oka.
Závěsná oka GN 587.1 vyhovují směrnici ES o strojních zařízeních 2006/42/ES.
Tato norma nahrazuje předchozí závěsná oka GN 587.
| Způsob montáže | ||||||||||
| Číslo | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 a 4 | 3 a 4 | 3 a 4 |
| Úhel zavěšení | 0° | 90° | 0° | 90° | 0° do 45 | 45° do 60° | asymetr. | 0° do 45° | 45° do 60° | asymetr. |
| Součinitel | 1 | 1 | 2 | 2 | 1.4 | 1 | 1 | 2.1 | 1.5 | 1 |
| b = 66 | 1.50 t | 1.50 t | 3.00 t | 3.00 t | 2.10 t | 1.50 t | 1.50 t | 3.15 t | 2.25 t | 1.50 t |
| b = 77 | 2.50 t | 2.50 t | 5.00 t | 5.00 t | 3.50 t | 2.50 t | 2.50 t | 5.25 t | 3.75 t | 2.50 t |
| b = 87 | 4.00 t | 4.00 t | 8.00 t | 8.00 t | 5.60 t | 4.00 t | 4.00 t | 8.40 t | 6.00 t | 4.00 t |
| b = 115 | 6.70 t | 6.70 t | 13.40 t | 13.40 t | 9.50 t | 6.70 t | 6.70 t | 14.00 t | 10.00 t | 6.70 t |
| b = 129 | 10.00 t | 10.00 t | 20.00 t | 20.00 t | 14.00 t | 10.00 t | 10.00 t | 21.00 t | 15.00 t | 10.00 t |
Velikosti zatížení uvedené v tabulce určuje maximální zatížení v tunách.

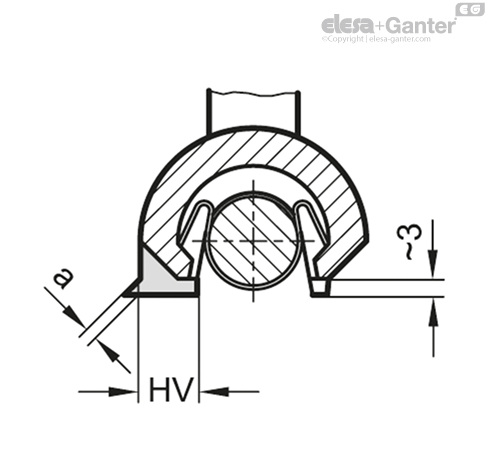

Zhotovení svárové housenky (HV) vyhovuje požadavkům DIN 18800, uzavřené švy zabraňují korozi; závěsná oka jsou tudíž vhodná pro venkovní použití.
| Velikost oka | Velikost sváru | Délka | Objem v cm3 |
| b = 66 ( 1.5 t) | HV 5 + a 3 | 2 x 33 | 1.2 |
| b = 77 ( 2.5 t) | HV 7 + a 3 | 2 x 40 | 2.6 |
| b = 87 ( 4.0 t) | HV 8 + a 3 | 2 x 46 | 3.2 |
| b = 115 ( 6.7 t) | HV 12 + a 4 | 2x 60 | 8.7 |
| b = 129 ( 10.0 t) | HV 16 + a 4 | 2x 60 | 15.5 |
Svary musí být provedené vyškoleným svářečem podle EN 287-1.
Uvedené hodnoty zatížení platí v provozní teplotě v rozmezí -20 °C až +100 °C. Nosnosti při vyšších teplotách jsou k dispozici na vyžádání.
Pokud se použijí závěsná oka pro uvazování namísto pro zvedání, jmenovité zatížení se zdvojnásobí.
Návod k použití s dalšími detaily a přesným popisem je přiložený v každé dodávce.
