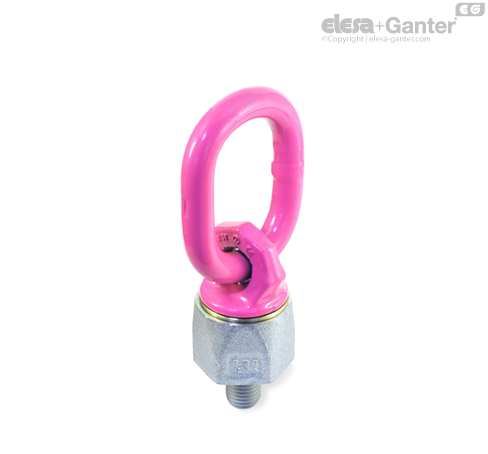

GN 5860

Závěsná oka

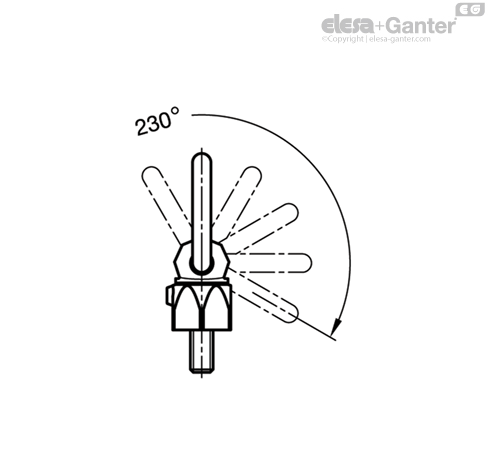

Závěsná oka GN 5860 se otáčejí v kuličkovém ložisku. Volně otočné oko dovoluje zatížení v tahu v jakémkoliv směru.

Stanovená nosnost uvedená v tabulce je jasně vyznačená na oku. Týká se to nejméně příznivého zatížení u typů zatížení uvedených v tabulce. Závěsná oka GN 5860 vyhovují směrnici strojního inženýrství Mechanical Engineering Directive 2006 / 42 / EG a jsou testována podle BG.

Integrovaný vysílač RFID jasně označuje a identifikuje závěsné a zvedací vybavení, např. v průběhu předepsané pravidelné kontroly.

• Návod k použití GN 5860

• Hodnoty pevnosti šroubů

Způsob montáže
Číslo	1	1	2	2	2	2	2	3 a 4	3 a 4	3 a 4
Úhel zavěšení	0°	90°	0°	90°	0° do 45°	45° do 60°	asymetr.	0° do 45°	45° do 60°	asymetr.
Součinitel	1	1	2	2	1.4	1	1	2.1	1.5	1
M 8	0.60 t	0.30 t	1.20 t	0.60 t	0.42 t	0.30 t	0.30 t	0.63 t	0.45 t	0.30 t
M 10	0.90 t	0.45 t	1.80 t	0.90 t	0.63 t	0.40 t	0.40 t	0.94 t	0.67 t	0.40 t
M 12	1.20 t	0.60 t	2.40 t	1.20 t	0.84 t	0.60 t	0.60 t	1.26 t	0.90 t	0.60 t
M 16	2.60 t	1.30 t	5.20 t	2.60 t	1.82 t	1.30 t	1.30 t	2.73 t	1.95 t	1.30 t
M 20	4.00 t	2.00 t	8.00 t	4.00 t	2.80 t	2.00 t	2.00 t	4.25 t	3.00 t	2.00 t
M 24	7.00 t	3.50 t	14.00 t	7.00 t	4.90 t	3.50 t	3.50 t	7.35 t	5.25 t	3.50 t
M 30	10.00 t	5.00 t	20.00 t	10.00 t	7.00 t	5.00 t	5.00 t	10.50 t	7.50 t	5.00 t

Velikosti zatížení uvedené v tabulce určuje maximální zatížení v tunách jako faktor typu zatížení oka a pracovní teploty v rozsahu -40 °C až +100 °C. Pro všechny hodnoty je počítán koeficient bezpečnosti 4.

Závěsná oka GN 5860 mohou být použita pouze v případě, že šroub je zašroubovaný do minimální předepsané hloubky, která zavisí na materiálu předmětu. Kontaktní plocha musí rovná a v pravém úhlu k závitovému otvoru.

Když je oko připevněno k zařízení, musí se volně otáčet o 360° a nesmí se opírat o hrany a jiné části zařízení, např. jeřábové háky. Oko není vhodné pro časté otáčení pod zátěží.

Návod k použití s dalšími detaily a přesným popisem je přiložený v každé dodávce (nebo také na www.elesa-ganter.cz).



• jiné délky závitů "l"
