GN 6339
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Ocel, 1.7227 (42 CrMoS 4 V)
popouštěné pro pevnost v tahu
Rm = 1220 ... 1400 N/mm2
jemně soustružená a broušená
černěná BT
Ošetřeno pomocí GEOMET 500 G0

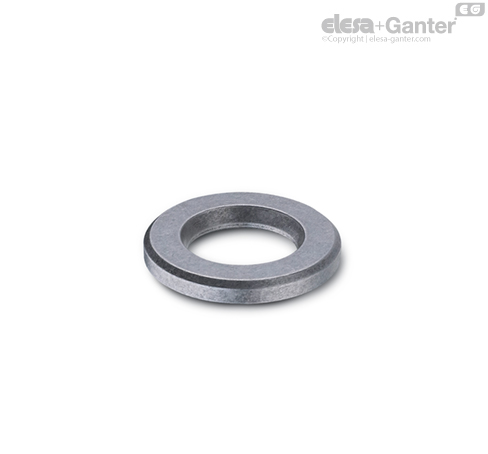

Vliv podložky na kvalitu šroubového spojení se velice často podceňuje. S podložkami GN 6339 lze vytvořit vysoce kvalitní předepjatá šroubová spojení.
Lze tak dosáhnout vysoké statické upínací síly bez ztráty předpětí.
V určeném předpětí upínací síly je často možné použít tenčí šrouby. To může mít za následek lepší poměr mezi upínací vzdálenosti a průměrem šroubu, aby se minimalizovalo nebezpečí selhání.
Cementovaná a hladká kontaktní plocha pod hlavou šroubu vede k nižšímu koeficientu tření, a to i v případě, kdy je vyžadováno neustále upínání a uvolňování.
Zátěžové podložky GN 6339 jsou vhodné pouze pro strojní konstrukční šrouby tříd 8.8 / 10.9 / 12.9 a nikoliv pro ocelové šrouby DIN 6914.

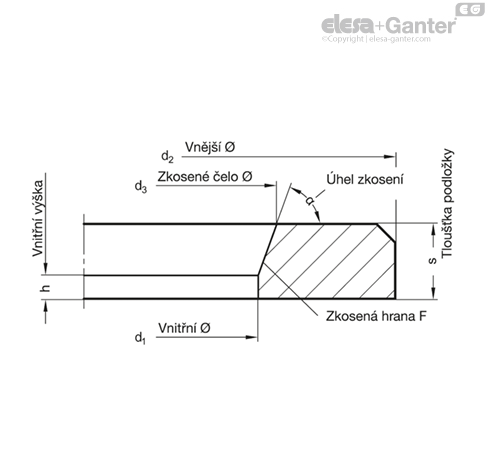

Vnější průměr d2 nízkého typu se vztahuje k podložkám DIN 125 / ISO 7089 a vysokého typu k podložkám DIN 7349.
Tento rozměr je společně s úhlem zkosení α = 70° a vnitřním průměrem d1 nejdůležitějším rozměrem těchto podložek. Průměr d3 je ve skutečnosti dokonce i v nižším tolerančním rozsahu větší, než maximální kontakt pod průměrem hlavy šroubu. To zajistí, aby hrana průměru zkosení d3 kalené podložky nebyla tlačená do radiusu pod hlavou šroubu, což by vyvolalo vrubové zatížení šroubu a jeho následné poškození.
Vnitřní průměr d1 je dělaný co nejmenší tak, aby šroub mohl být vložený do podložky ve vystředěné poloze. Výběr vhodného páru šroubu a podložky s co nejmenší radiální vůlí je velice důležitý kvůli tomu, aby se zabránilo nepřízpůsobení zkoseného průměru d3 maximální kontaktní ploše hlavy šroubu.
Tento poměrně velký úhel zkosení je nutný při použití šroubů se šestihrannou hlavou, aby nedocházelo ke kontaktu s čelním průměrem d3 podložky.
Rozšířená zkosená hrana F, jak je patrné na d3 a d1, vytváří úhel, který poskytuje nejmenší radiální vůli směrem k přechodu od dříku šroubu k hlavě.I s minimálním úhlem zkosení α = 68° a nejmenšími rozměry d1 a d3 je tato radiální vůle dostatečná pro všechny šrouby vyhovující normám DIN EN.I s minimálním úhlem zkosení α = 68° a nejmenšími rozměry d1 a d3 je tato radiální vůle dostatečná pro všechny šrouby vyhovující normám DIN EN.
Tato výška h válcové části vnitřního průměru d1 by měla být co možná nejvyšší s ohledem na stoupání závitu šroubu.
Podložky GN 6339 jsou ve srovnání s podložkami DIN vyšší (s výjimkou DIN 7439, která se rovná vysokému typu).Vyšší tloušťka vede k silnější podložce. V důsledku toho, s přihlédnutím ke zkosenému d3 se určí minimální výška, která zajistí, aby při utahování šroubu nedošlo k poškození jeho závitu.
