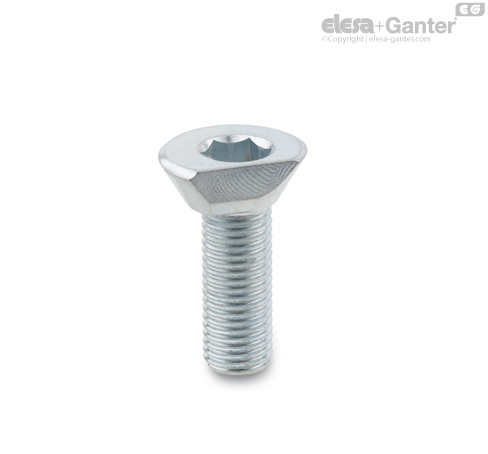

GN 418.2

Upínací šrouby s excentrem

Upínací šrouby s excentrem GN 418.2 představují odolné a kompaktní prvky, které vyžadují minimální místo pro instalaci a nabízejí pohodlnou a snadnou manipulaci.

Upínací síly F uvedené v tabulce vycházejí z maximálního povoleného utahovacího momentu a předepsané hloubky zašroubování závitu t.

• Hodnoty pevnosti šroubů

Funkce

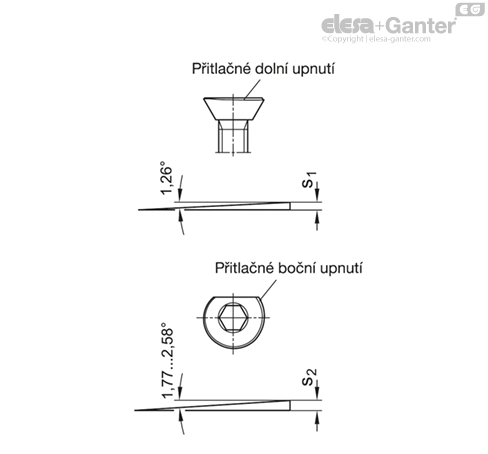

Upínací hlava má dva excentry: radiální obvodový excentr (s úkosem 30°) a axiální dolní excentr. Excentr zajišťuje, že upínací síla bude stejná v jakékoli úhlové poloze. Excentr je rovněž samosvorný.

Upínací hlava působí v upínacím bodě na obrobek a vytváří boční přítlačný efekt, který kromě tření způsobuje, že obrobek je tlačený proti pevné zarážce. Dodatečný dolní přítlačný efekt je vytvořený závitem a kuželem 30°.

Aby bylo při každém použití zaručeno bezpečné upínání, je dostupná verze pro upínání doprava (s pravým závitem) a verze pro upínání doleva (s levým závitem).

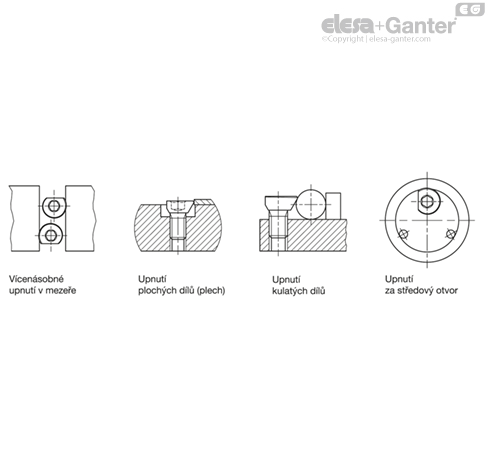

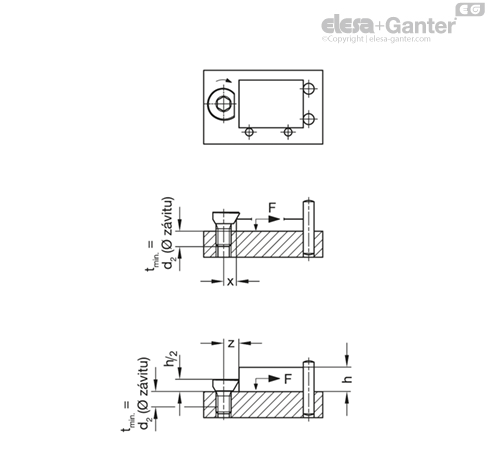

Montážní pokyny

• Umístěte závitový otvor (otvory) podle uvedených pokynů

• Zašroubujte upínací šroub s excentrem do požadované výšky a umístěte jeho plochou stranou směrem k obrobku (pozor na minimální hloubku zašroubování závitu t).

• Pro upínací efekt nad hlavou kužele by minimální upínací výška měla být h₂

• Pro upínání je požadováno otočení přibližně o 135°
