GN 188
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Přesný odlitek z nerezové oceli NI
AISI CF-8
Závitové pouzdro
Nerezová ocel AISI 304
Pružina
Nerezová ocel AISI 301

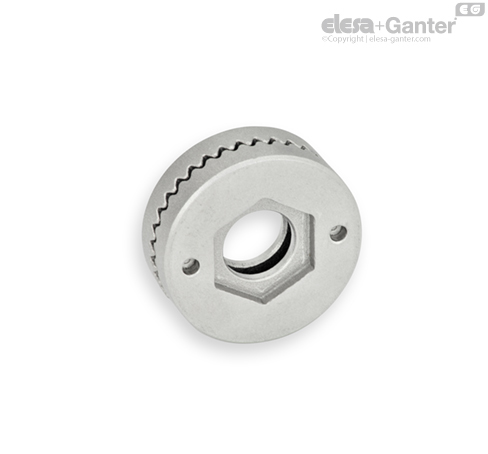

Pomocí nerezových ocelových ozubených upínacích kotoučů GN 188 lze vzájemně blokovat a pevně uchytit standardní součásti, a to ve vymezených úhlových krocích. Jsou spojeny svařováním.
Ozubení se nachází přesně ve vyrovnávacích otvorech d4, což zajišťuje uspořádání v rovnoběžném nebo pravoúhlém směru.

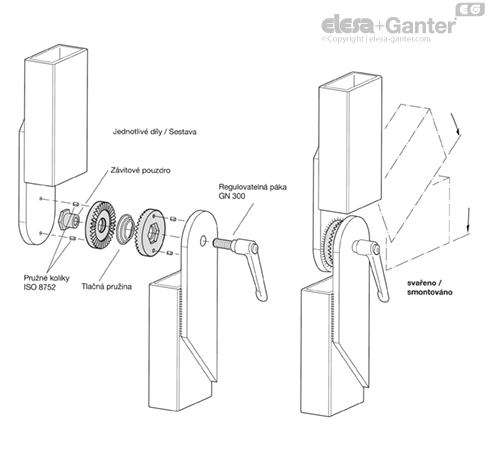

Přítlačná pružina se během montáže nachází mezi ozubenými kotouči a zajišťuje, aby se ozubené kotouče při uvolňování správně oddělily. Rozsah dodávky zahrnuje dva ozubené upínací kotouče, jednu přítlačnou pružinou a v závislosti na provedení závitové pouzdro.
