GN 920.1
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Ocel
Šrouby s válcovou hlavou a vnitřním šestihranem DIN 7984
pevnost v tahu třídy 10.9 (1000 N/mm2)

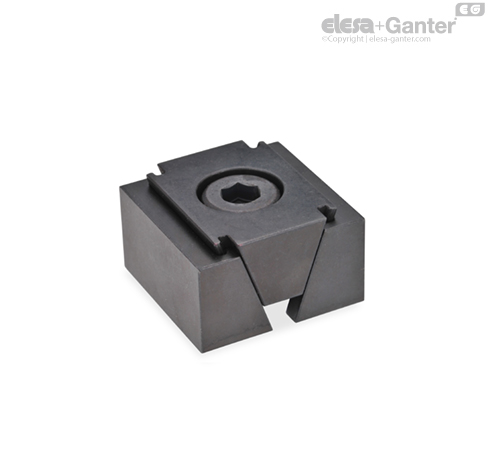

Upínání pomocí klínového upínače GN 920.1 se uskutečňuje prostřednictvím šroubu s válcovou hlavou a rozpěrného klínu, který tlačí obě upínací čelisti směrem ven.
Po uvolnění šroubu je rozpěrný klín tlačený zpět pomocí vnitřní vratné pružiny a tím dojde k uvolnění upnutí.
Klínové upínače jsou ideální pro vícenásobné upínání, ale i pro upnutí jednotlivých dílů.
Oválný otvor v klínovém upínači kompenzuje výrobní odchylky upínaných obrobků.
Typ GL upínací plochy hladké (čelist pro specifické tvary předmětu)

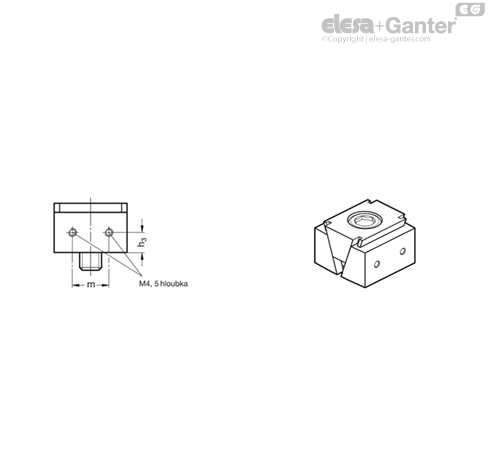

Typ GA upínací plochy se 2 montážními závity pro přídavné čelisti

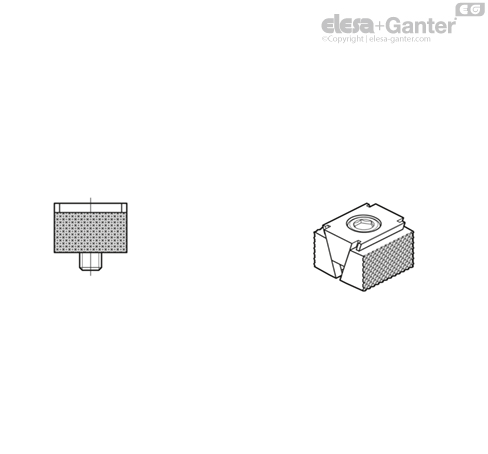

Typ RF upínací plochy vroubkované
