SPECIFIKACE
Typ
Kovaná ocel / Přesný odlitek
chemicky černěná
Ložiskové čepy, ocel
kalená a broušená
Všechny pohyblivé díly
mazány speciálním mazivem
Rukojeť
Plast vysoké kvality, odolný proti oleji, barva červená
Informace

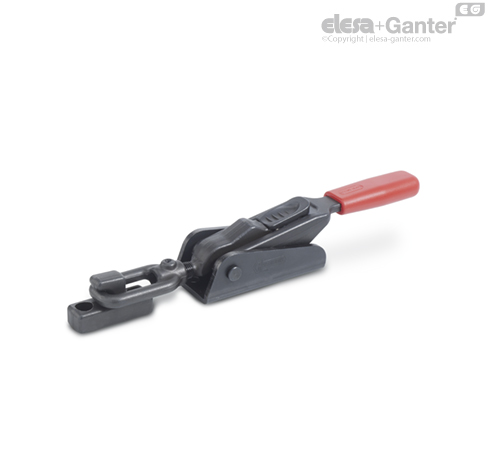

Třmenové rychloupínače GN 858 se používají, když je potřeba vyvinout velkou přídržnou sílu.
Třmenový rychloupínač se rovněž vyznačuje zamykacím mechanismem, který zabraňuje nechtěnému otevření nebo otevření vlivem vibrací.
Další výhodou je možnost ovládat rychloupínač jednou rukou.
Západky pro táhlo jsou součástí dodávky.
Popis funkce (pro ovládání jednou rukou)

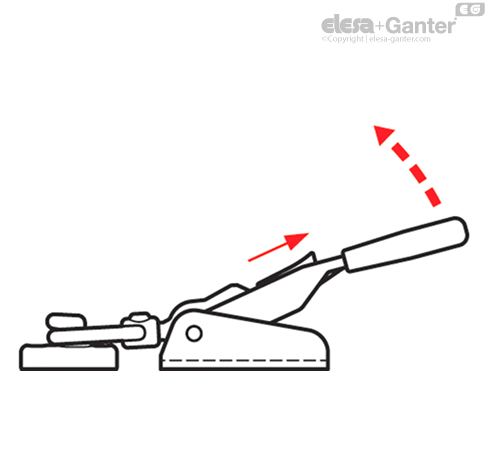

Pro odjištění posuňte pojistné tlačítko ve směru šipky.
Pohybujte ovládací pákou dopředu, až se táhlo uvolní ze západky.

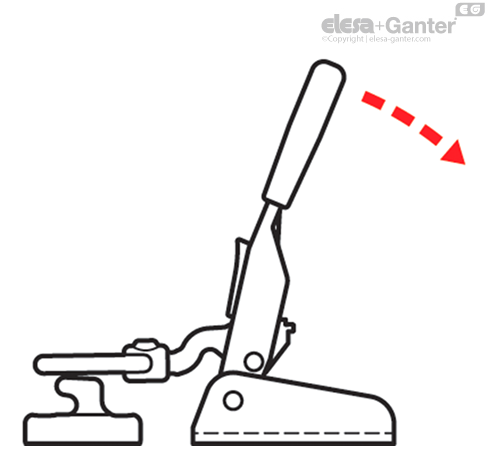

Pohybujte ovládací pákou dozadu, dokud se táhlo úplně nevysune ze západky (ovládání jednou rukou).

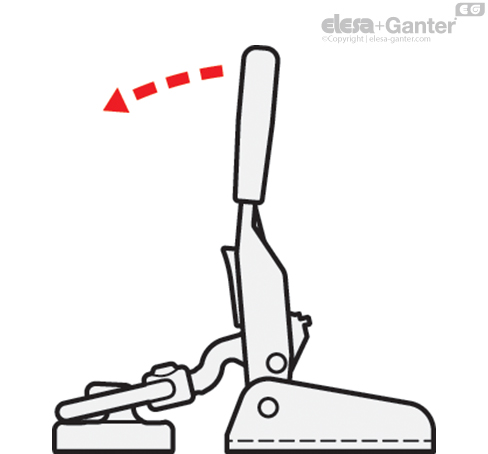

Pro opětovné upnutí pohybujte upínací pákou dopředu, až se táhlo nasune a zahákne za západku.

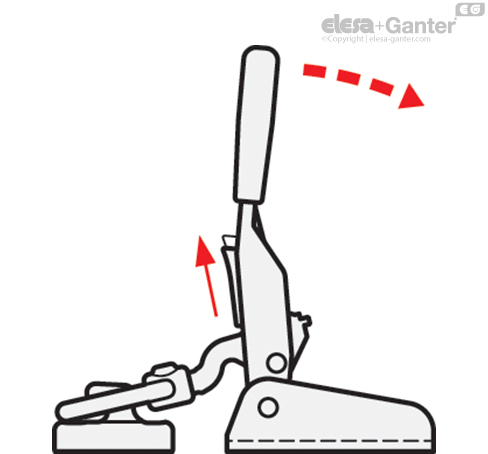

Když je táhlo zaháknuté za západku, tak při pohybu páky dozadu provedete upnutí a pojistné tlačítko se pohybuje směrem nahoru.
Jakmile je upnutí dokončeno a páka je v koncové poloze, zamykací mechanismus se automaticky zajistí pružinou.
