SPECIFIKACE
Díly z plechu z cementované oceli
Černěné
Ložiskové čepy a nýty, ocel
kalená a broušená
Všechny pohyblivé díly
mazány speciálním mazivem
Informace

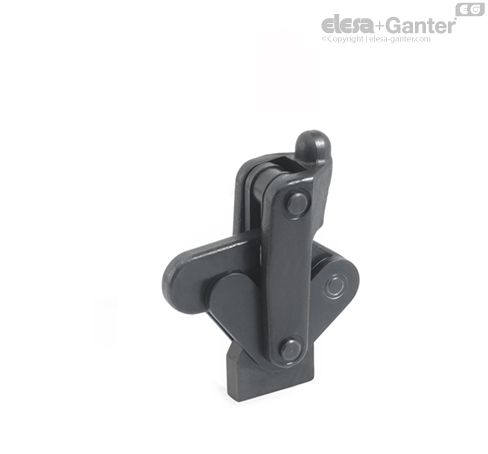

Rychloupínací moduly GN 810.13 mají stejné vlastnosti jako těžké provedení „Longlife“ GN 810.10/ GN 810.11 rychloupínače mechanické. Ovládací páky jsou kované, zbývající části z ocelového plechu byly zesílené, ložiskové čepy a nýty jsou kalené a broušené.
Tyto rychloupínací moduly jsou vhodné pro použití tam, kde je nutné velká upínací síla a kde je vyžadovaná dlouhá životnost.
Zátěžové testy ukázaly, že rychloupínač si zachová správnou funkci (pod zatížením) po dobu více než 1 milion upínacích cyklů.
Tyto rychloupínací moduly umožňují nastavení velikosti a polohy ovládací páky a upínacího ramene pro specifické aplikace. Samotný modul se připevňuje svařováním.
Příslušenství pro rychloupínací moduly
Navařovací, pro GN 810.12 a GN 810.13

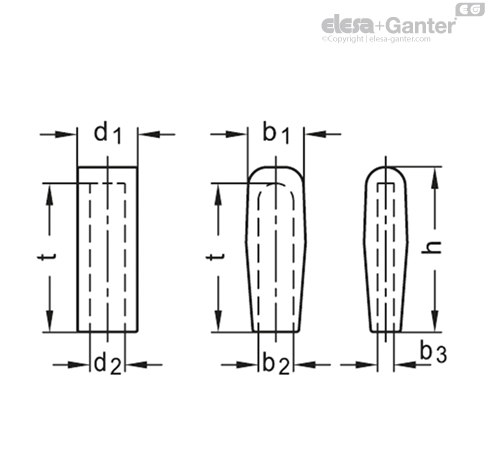

| Rukojeti |
| Velikost modulu | b1 | b2 | b3 | d1 | d2 | h | t | Kód č. |
| 220 | 22 | 13 | 5 | - | - | 60 | 55 | GN 810.15-220 |
| 440 | 31 | 20 | 8 | - | - | 86 | 77 | GN 810.15-440 |
| 850 | - | - | - | 30 | 22 | 119 | 112 | GN 810.15-850 |
| 1540 | - | - | - | 34 | 25 | 119 | 112 | GN 810.15-1540 |

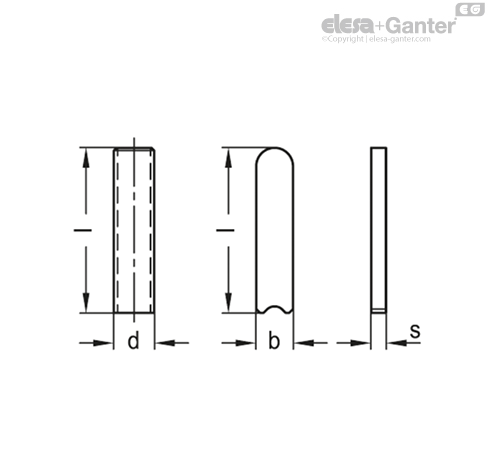

| Ovládací páky |
| Velikost modulu | b | d | délka l | s | Kód č. |
| 220 | 13 | - | 60 | 5 | GN 810.16-220 |
| 440 | 20 | - | 90 | 8 | GN 810.16-440 |
| 850 | - | 22 | 122 | - | GN 810.16-850 |
| 1540 | - | 25 | 138 | - | GN 810.16-1540 |
| Prodloužení upínacích ramen |
| Velikost modulu | b1 | b2 | h | délka l | Kód č. |
| 220 | 10 | 6 | 16 | 15.5 | GN 810.17-220 |
| 440 | 15 | 10 | 24 | 16 | GN 810.17-440 |
| 850 | 20 | 12 | 30 | 22.1 | GN 810.17-850 |
| 1540 | 25 | 16.2 | 35 | 23.5 | GN 810.17-1540 |

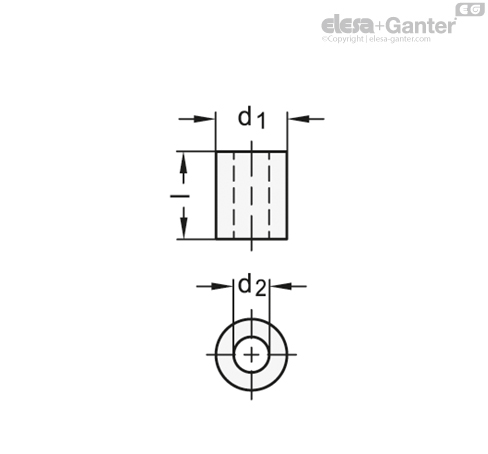

| Pouzdra |
| Velikost modulu | d1 | d2 | délka l | Kód č. |
| 220 | 13 | 6.5 | 16 | GN 810.18-220 |
| 440 | 20 | 10.5 | 24 | GN 810.18-440 |
| 850 | 24 | 12.5 | 30 | GN 810.18-850 |
| 1540 | 32 | 16.5 | 35 | GN 810.18-1540 |
| Základové desky |
| Velikost modulu | d | l1 | l2 | m1 | m2 | s | Kód č. |
| 220 | 6.5 | 48 | 36 | 32 | 20 | 6 | GN 810.19-220 |
| 440 | 8.5 | 65 | 54 | 45 | 30 | 8 | GN 810.19-440 |
| 850 | 10.5 | 75 | 75 | 55 | 55 | 10 | GN 810.19-850 |
| 1540 | 12.5 | 100 | 90 | 65 | 65 | 10 | GN 810.19-1540 |
