SPECIFIKACE
Typy
- Typ AVF: vidlicové upínací rameno, se dvěma montážními podložkami
- Typy CVF: vidlicové upínací rameno, se dvěma montážními podložkami a upínací šroub GN 708.1
- Typ EVF: masivní upínací rameno
Díly z plechu
Cementovaná ocel C10
Pozinkované, modrý pozink
Ložiskové nýty cementované
Všechny pohyblivé díly
mazány speciálním mazivem
Pevná plastová rukojeť
barva červená, odolná vůči oleji
Upínací šroub GN 708.1, Typ A
- Ocel, pozinkovaná, modrý pozink
- Přítlačná opěrka z pryže 85 Shore A
Informace

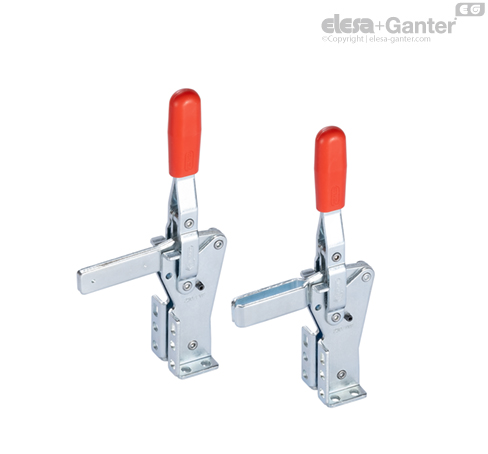

Rychloupínače mechanické GN 812.1 pracují na principu lomené páky: ovládací páka a upínací rameno se pohybují stejným směrem. V upnutém stavu je ovládací páka ve svislé poloze.
Tyto rychloupínače mají dvě příruby pro upevnění horizontální i vertikální a vyžadují méně místa při upínání.
Rychloupínače s vidlicovým upínacím ramenem s dvěma přírubovými podložkami (typ AVF) mohou zajistit aplikaci specifického upínacího šroubu. Typ CVF označuje tu samou verzi, avšak s předvybraným standardním dorazovým šroubem s neoprenovou hlavou.
Na rychloupínač s masivním upínacím ramenem (Typ F) může být přivařená spona, která slouží pro montáž specifických upínacích prvků. Nebo může být na rameno nasazený držák upínacího nástroje GN 809 držáky pro upínací šrouby držící obrobek na místě.
