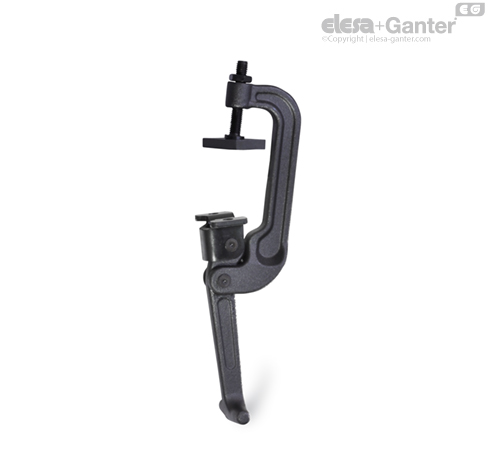

GN 855

C-upínače

C-upínače GN 855 mají robustní, pevný a kompaktním design, který umožňuje jejich použití v náročných podmínkách, např. vyšší teploty, prach, aerosol, apod.

C-upínače se obvykle instalují a připevňují v upínacím bodě. Upínací destička je dodávána volně, má kulovou jamku a je navržená pro přiložení na upevňovaný předmět. Ve spojení s kulovým čepem umožňuje tato konfigurace přesné polohování upínače.

Pokud upínací destička nesmí zůstat součástí dílu, který má být upnutý, může být alternativně použitý upínací šroub GN 802-, který má výklopnou přítlačnou podložku.

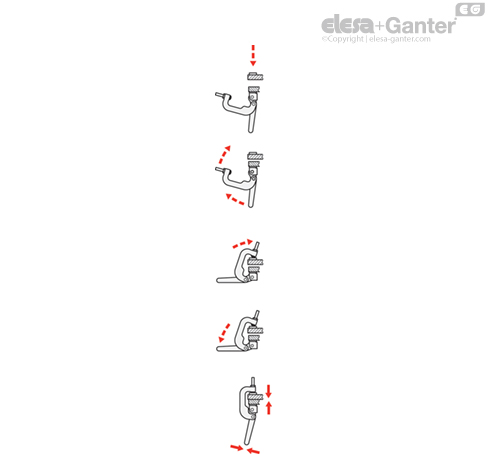

Umístěte díly, které mají být upnuté, do upínací polohy, např. zavřete víko nebo položte upínaný kus nahoru.

Otočte tělo upínače a ovládací páku C-upínače směrem nahoru.

Posuňte tělo upínače tak, aby kulový čep byl umístěný v kulové jamce upínací destičky.

Otočte ovládací pákou směrem dolů, aby překonala "mrtvý" bod upínací síly.

V upnutém stavu C-upínač udržuje tuto polohu sám.
