GN 215

Polohovací páky

Polohovací pákou GN 215 lze otáčet hřídelí v předem stanoveném úhlu a v nastavené poloze jí zajistit. Aby bylo možné hřídelí pootočit, je nutné páku zvednout proti tlaku pružiny a rozpojit ozubení (ovládání jednou rukou).

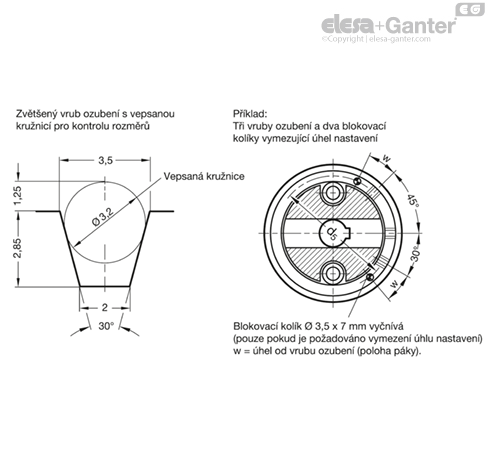

Omezení úhlu natočení lze docílit dvěma kolíky (viz nákres).

Pouzdro je spojeno s hřídelem prostřednictvím drážky pro pero.

Polohovací příruba je ke stroji připevněná pomocí dvou šroubů s válcovou hlavou (M5).

Páka zajišťuje, prostřednictvím polohovacího kolíku, spojení mezi hřídelem a polohovací přírubou.

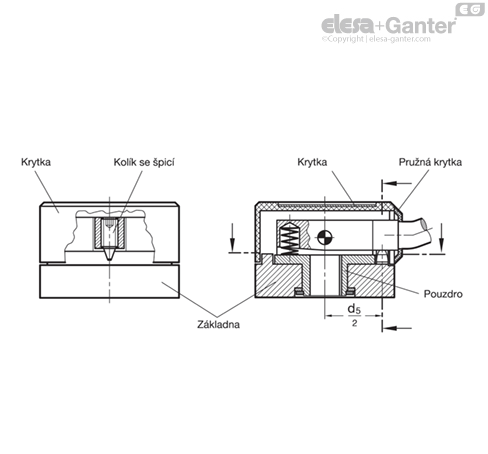

Ozubení je chráněno proti třískám a podobným částicím pomocí krytu. Tento kryt lze nasouvat ručně (elastické segmenty zapadají do drážky) a odstraňovat pomocí šroubováku.

Polohovací kolík s klínovým ozubení, které zajišťují polohování bez vůle a snadné zajištění a odjištění polohy. Speciální ozubení a polohovací kolíky mohou být vyrobeny také na zakázku.

Není-li požadováno nastavení polohy s nulovou vůlí, lze použít zajišťovací kolík (vyrobený z upínacího šroubu DIN 915-M6x14). Ozubení mohou být vytvořena jako čtyřhranná nebo s kolíky a vhodnými otvory. Takové otvory musí být vytvořeny s dostatečně velkými otvory, aby bylo zajištěno, že kolík nebude omezován při uvedení páky do záběru (s ohledem na poloměr otočného pohybu páky).

Nejmenší možný úhel pro speciální ozubení:

11º pro velikost 54

9º pro velikost 60

Nejmenší úhly mohou být dosaženy vhodným ozubením a kolíky.
