SPECIFIKACE
Nerezová ocel AISI 303 NI
Informace

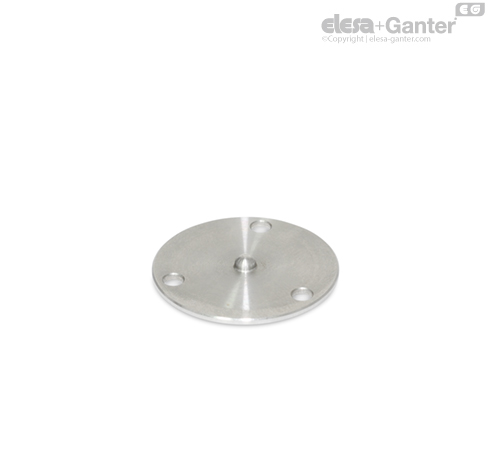

Polohovací desky GN 2277.1 se používají spolu s kruhovými libelami GN 2277 (Typ A).
Tři navrtané montážní otvory jsou rozmístěny po 120°. Umožňují požadovaný náklon kruhové libely a polohovací desky vůči montážnímu povrchu. Naklápěcí bod na spodní straně polohovací desky slouží k podepření pří náklonu. Pomocí utahování tří šroubů docílime požadovaného naklonění libely a tak nastavíme polohu nakloněné roviny, kterou potřebujeme pomoci libely kontrolovat.
Technické informace
Definice výrazů
Libela je duté těleso naplněné tekutinou a bublinou plynu, která se používá ke kontrole vodorovné polohy předmětu. Poloha plynové bubliny v tekutině ukazuje úhel a směr, ve kterém je objekt nakloněn vzhledem k horizontální rovině.
Funkce

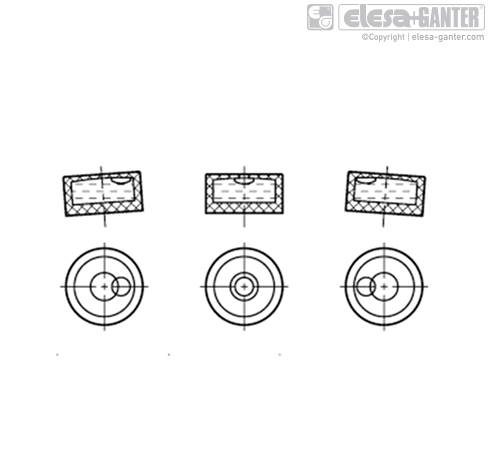

Duté těleso libely, které je naplněno kapalinou s plynovou bublinou, má průzor (čelní plochu) kulového tvaru s definovaným rádiusem. Plynová bublina plovoucí unitř tělesa v kapalině se díky vztlaku snaží vždy dosáhnout nejvyššího bodu.
Na vrcholu průzoru jsou vyznačeny středové nebo kruhové značky pro určení pozice. V momentě, kdy je plynová bublina přesně vystředěná na značce a když se dále nepohybuje, tak je těleso ve vodorovné rovině.
Typy libel
K dispozici jsou kruhové libely, jinak také označované jako "býčí oko", nebo trubicové libely s možností přišroubování.
Kruhové libely měří úhel sklonu a náklon v jakémkoliv směru, zatímco trubicové libely měří úhel sklonu pouze v jedné ose.
Citlivost

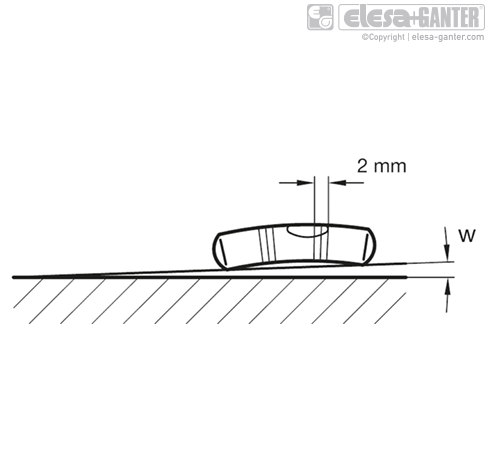

Citlivost libely je dána úhlem sklonu (např. 30 úhových minut neboli 0,5 stupňů). O tento úhel je nutno naklonit libelu tak, aby se bublina posunula o 2 mm. Čím je tento úhel menší, tím je libela citlivější. Například libela s citlivostí 6 úhlových minut má vyšší citlivost, než libela s citlivostí 30 úhlových minut.
Úhel naklonění a výškový rozdíl
Úhel sklonu libely potřebný k posunutí bubliny o 2 mm se dá vyjádřit také jako podíl výšky naklonění v milimetrech na jeden metr délky. Detaily viz. uvedená tabulka.
| Rozdíl ve výšce | Úhel w | - |
| v milimetrech na metr | v úhlových minutách | Stupeň, desetinný |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
