SPECIFIKACE
Označení otvorů
- Provedení B: bez drážky, bez upínání
- Provedení BK: bez drážky, s upínáním
- Provedení K: bez drážky, bez upínání
- Provedení KK: bez drážky, s upínáním
- Provedení V: s dvojitým čtvercovým otvorem, bez upínání
- Provedení VK: s dvojitým čtvercovým otvorem, s upínáním
Označení (krytka)
Rukojeť
Zinková slitina ZD
- barva stříbrná, RAL 9006, povrch s texturou SR
- barva černá, RAL 9005, povrch s texturou SW
- Drážka pro pero DIN 6885-1
Krytka
Plast Polyamid (PA)
Šroub s válcovou hlavou ISO 4762
pro otvor s označením BK / KK / VK
Nerezová ocel
Informace
Páky GN 210 se používají k pohonu hřídelí, například k přepínání převodových stupňů a zapínání spojek nebo k ovládání ventilů a západek.
Točivý moment se přenáší přes kladné spojení buď paralelním klíčem, nebo čtyřhranným převodem. Tím je zajištěna definovaná úhlová poloha mezi hřídelí a rukojetí. Úhlovou polohu lze volně definovat pomocí pák s hladkým otvorem.

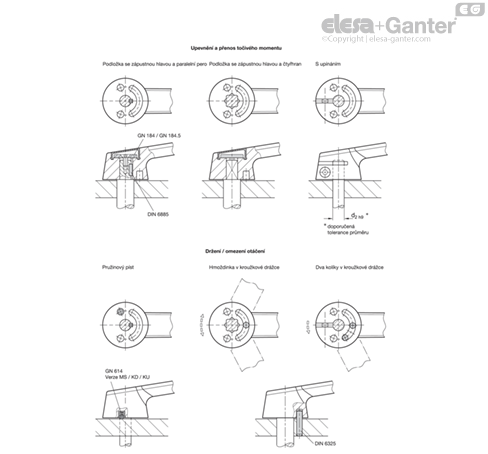

Páky převodovky s paralelním klíčem nebo čtyřhranným převodem lze axiálně zajistit podložkou se zápustnou hlavou. Provedení s upínáním přenášejí točivý moment a sílu s nulovou vůlí prostřednictvím třecího zámku a zajišťují náboj v axiálním směru. Snadno se instalují a umožňují následné nastavení.
Úhel natočení pák může být udržován pomocí pružinových pístků nebo omezen pomocí pružných kolíků. Úhel natočení specifický pro danou aplikaci lze definovat pomocí dvou pružných kolíků.
