SPECIFIKACE
Citlivost
- Typ 10 úhlových minut, posun bubliny o 2 mm (pouze Provedení ALS)
- Typ 40 úhlových minut, posun bubliny o 2 mm (pouze Provedení KT)
Označení č.
- Č. 1: bez kontrastního kroužku
- Č. 2: s kontrastním kroužkem (pouze Provedení KT pro d=12...18)
Hliník, eloxovaný, barva přírodní ALS /
Průzor, sklo
Plast, bílý KT /
Průzor, průhledný
- zeleně-čirá G (pouze Provedení KT)
Informace
Kruhové libely GN 2281 se montují do desek a pouzder a používají se pro kontrolu vodorovné polohy přípravků, strojů, zařízení a nástrojů.
Tyto kruhové libely nemají definovány referenční povrch. Pro jejich montáž se používají pouzdra, která určují jejich polohu.
Černé pouzdro u provedení ALS vytváří odrazem tmavé obrysy bubliny, čímž výrazně zvyšuje přesnost při určení polohy. Provedení KT je dostupné s kontrastním kroužkem uvnitř tělesa (Označení č. 2), což vytváří stejný efekt.
Kontrast lze také zlepšit tmavým povrchem uvnitř montážního otvoru.
Technické informace
Definice výrazů
Libela je duté těleso naplněné tekutinou a bublinou plynu, která se používá ke kontrole vodorovné polohy předmětu. Poloha plynové bubliny v tekutině ukazuje úhel a směr, ve kterém je objekt nakloněn vzhledem k horizontální rovině.
Funkce
Duté těleso libely, které je naplněno kapalinou s plynovou bublinou, má průzor (čelní plochu) kulového tvaru s definovaným rádiusem. Plynová bublina plovoucí unitř tělesa v kapalině se díky vztlaku snaží vždy dosáhnout nejvyššího bodu.

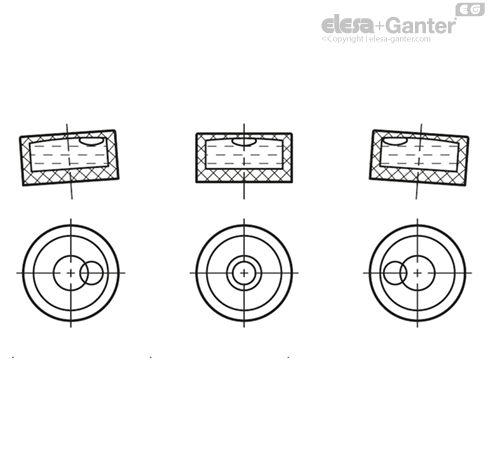

Na vrcholu průzoru jsou vyznačeny středové nebo kruhové značky pro určení pozice. V momentě, kdy je plynová bublina přesně vystředěná na značce a když se dále nepohybuje, tak je těleso ve vodorovné rovině.
Typy libel
K dispozici jsou kruhové libely, jinak také označované jako "býčí oko", nebo trubicové libely s možností přišroubování.
Kruhové libely měří úhel sklonu a náklon v jakémkoliv směru, zatímco trubicové libely měří úhel sklonu pouze v jedné ose.
Citlivost
Citlivost libely je dána úhlem sklonu (např. 30 úhových minut neboli 0,5 stupňů). O tento úhel je nutno naklonit libelu tak, aby se bublina posunula o 2 mm. Čím je tento úhel menší, tím je libela citlivější. Například libela s citlivostí 6 úhlových minut má vyšší citlivost, než libela s citlivostí 30 úhlových minut.
Úhel naklonění a výškový rozdíl

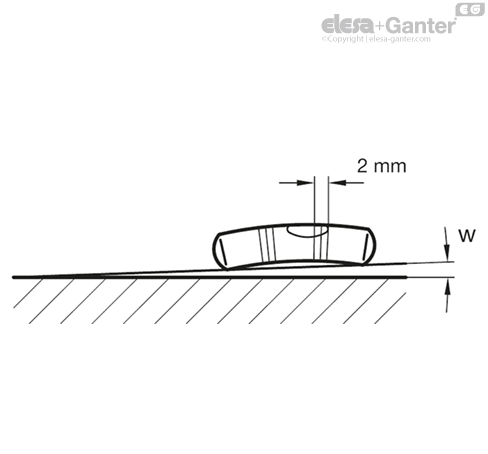

Úhel sklonu libely potřebný k posunutí bubliny o 2 mm se dá vyjádřit také jako podíl výšky naklonění v milimetrech na jeden metr délky. Detaily viz. uvedená tabulka.
| Rozdíl ve výšce | Úhel w | - |
| v milimetrech na metr | v úhlových minutách | Stupeň, desetinný |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
