SPECIFIKACE
Typy
- Typ A: s kontrastní plochou, přírodní barva
- Typ AS: s kontrastní plochou, černě eloxováno
- Typ B: bez kontrastní plochy, přírodní barva
- Typ BS: bez kontrastní plochy, černě eloxováno
Tělo
Hliník
- Typ A a B: jemně soustruženo, přírodní barva
- Typ AS a BS: jemně soustruženo, černě eloxováno
Kontrastní plocha
Technopolymer (Polysulfon)
- Teplotní odolnost až do 180 °C
- Těsnící kroužek z pryže FPM (Viton®)
Pozná se tak, že nemá černou barvu těsnění
Informace

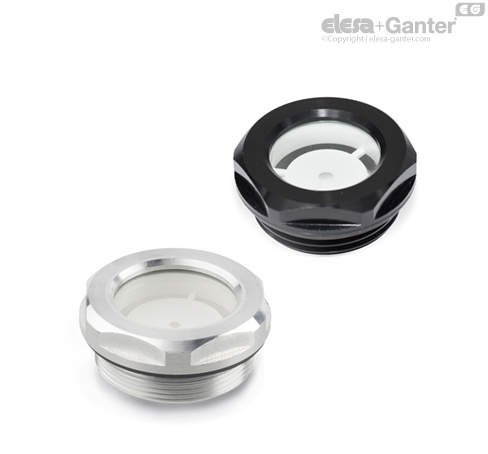

Olejoznaky GN 743.1 jsou vybavené přírodním sklem s vysokou trvanlivostí a odolností proti poškrábání. Utěsnění se provádí O-kroužkem na obvodu a nikoliv na čele hrany skla, takže nepropustnost není narušená axiálním tlakem.
Vnější průměr těchto olejoznaků je zvolený tak, aby odpovídal závitovým otvorům pro trubková spojení dle DIN 3852.
Těsnění je umístěno v drážce, která zabraňuje jeho vypadnutí. Navíc drážka zamezuje vytlačení těsnění při dotažení olejoznaku.
Olejoznaky GN 743.1 lze použít na tlakových olejových nádržích. Testy týkající se maximálního tlaku jsou k dispozici na požádání.
Montážní pokyny:
Při montáži na stěnu nádoby o tloušťce menší něž 4 mm použijte montážní matici GH..
- RoHS shoda (poze pro typy AS a BS)
