Hlavní specifikace
Materiál
Víčko: Technopolymer na bázi polyamidu (PA), barva černá, matný povrch. Grafický symbol "Dvojitý ventil".
Závitový díl: technopolymer na bázi acetalu (POM), barva černá, matný povrch.
Těsnící kroužek
Syntetická pryž NBR.
Přetlakový ventil
Technopolymer s O-kroužkem ze syntetické pryže NBR a pružinou z nerezové oceli.
Nastavený přibližně na 0,350 barů (na vyžádání lze nastavit na 0,700 barů).
Sací ventil
Těsnící disk z technopolymeru s O-kroužkem ze syntetické pryže NBR a pružinou z nerezové oceli.
Nastavený přibližně na 0.030 barů.
Kruhový vzduchový filtr
Polyuretanová pěna "tech-foam" (na bázi polyesteru), velikost filtrovaných částic 40 µ.
Sklopný klíč
CWL – tělo z technopolymeru na bázi acetalu (POM), barva červená, se zasouvacím klíčovým profilem z nerezové oceli.
Díky klíči není nutné používat omezovač krouticího momentu, jelikož umožňuje nastavit otevírací a zavírací moment.
K dostání také se samostatně prodávaným příslušenstvím.
Čtvercový klíč
CWQ – tento klíč z pozinkované oceli umožňuje vyvíjet velmi vysoký krouticí moment, který díky omezovači krouticího momentu zabrání vyšroubování rukou.
K dostání také se samostatně prodávaným příslušenstvím.
Maximální trvalá provozní teplota
100°C.
Pojistné zařízení proti neoprávněnému vyšroubování „vandal-proof“ (ELESA patent)
Pojistné zařízení brání neoprávněnému vyšroubování zátky pomocí omezovače krouticího momentu.
Standardní provedení

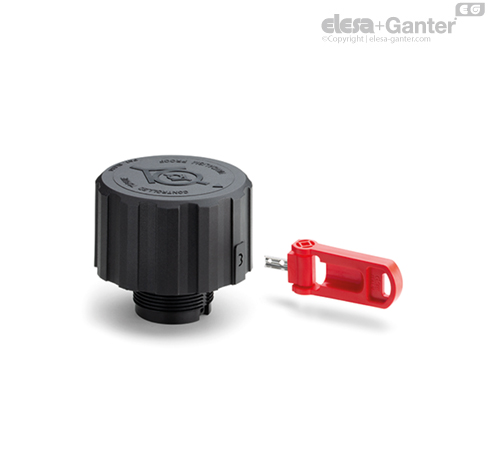

- SFW-VP: se sklopným klíčem CWL.
- SFW-VP-CH: se čtvercovým klíčem CWQ.
Technické informace
Použití
Odvzdušňovací zátky SFW-VP jsou vhodné do zemědělských strojů, techniky na zemní práce a obecně do strojů, které mohou být ponechány bez dozoru.
Vlastnosti
Použití odvzdušňovacích zátek SFW-VP s dvojitým ventilem vytváří tlakovou vzduchovou komoru přímo nad hladinou oleje při nastavených mezních podmínkách. Za těchto podmínek nedojde k žádné deformaci nádoby. Zátka přináší stejné výhody jako u odvzdušňovacích zátek SFW.).
Technická data

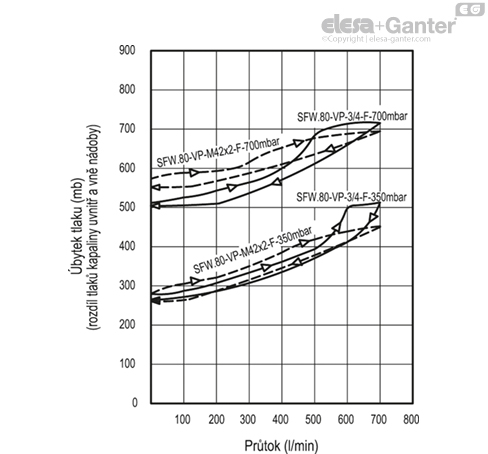

Rychlost proudění vzduchu lze pro různá provedení odvzdušňovacích zátek určit z grafu na základě vypočteného rozdílu mezi tlakem uvnitř a vně nádrže.

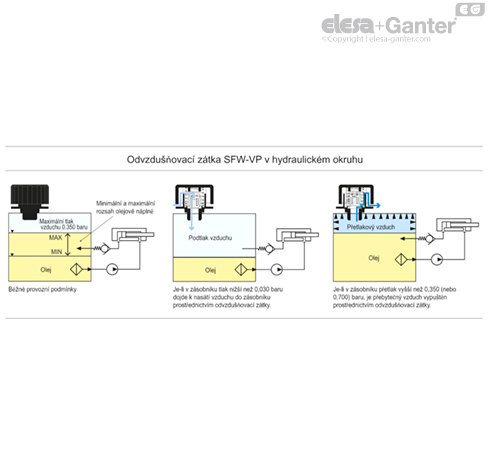

Zapojení v hydraulickém okruhu
Další provedení
Speciální provedení na vyžádání
Zátky s plochou měrkou z fosfátované oceli.
Pokyny pro použití
Funkce pojistného zařízení proti neoprávněnému vyšroubování „vandal-proof“

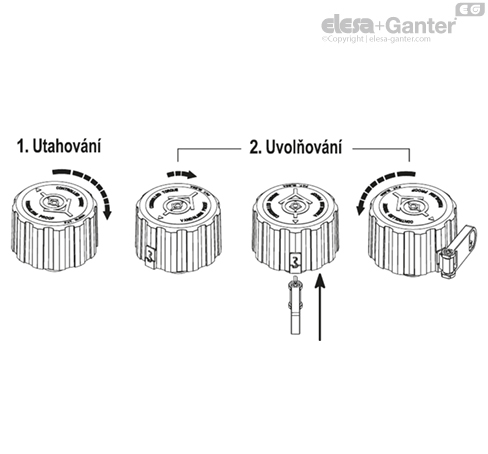

Šroubujte zátku po směru ručiček, dokud omezovač krouticího momentu necvakne. K dosažení optimálního utažení doporučujeme pokračovat v utahování s vloženým klíčem: otáčejte krytem zátky po směru ručiček, dokud nenarazíte na jedno ze dvou míst odporu. Pouze v těchto dvou polohách je možné klíč plně zasunout, aby se kryt zajistil.
Po vyjmutí klíče není možné zátku vyšroubovat, což brání neoprávněné manipulaci (pojistné zařízení proti neoprávněnému vyšroubování).
Otáčejte víčkem zátky ve směru hodinových ručiček, až dojdete k jednomu ze dvou bodů odporu. Pouze v jedné z těchto dvou poloh se může do zátky úplně vložit klíč, který spojuje víčko se závitovým dílem, a pak se může zátka vyšroubovat.
