Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA).
- Víčko: barva žlutá RAL 1021, polomatný povrch.
- Závitový díl: barva černá, polomatný povrch.
Těsnící kroužek
Syntetická pryž NBR.
Zástěrka
Technopolymer.
Plochá měrka
Z fosfátované oceli.
Na vyžádání a pro dostatečné množství lze měrku dodat v různých délkách, nebo lze měrku opatřit ryskami MAX-MIN pro označení výšky hladiny.
Standardní provedení
- SFP+a-EX: bez vzduchového filtru.
- SFP+F FOAM+a-EX: se vzduchovým filtrem z polyuretanové pěny „tech-foam“ (na bázi polyesteru), velikost filtrovaných částic 40 µ.
Soulad se směrnicí ATEX
Odvzdušňovací zátky SFP+a-EX splňují základní požadavky na ochranu zdraví a bezpečnost podle evropské směrnice ATEX 2014/34/EU (pro prostředí s nebezpečím výbuchu) pro zařízení skupiny II, kategorie 2GD.
II 2GD Ex h X: je identifikace odvzdušňovacích zátek vyznačená na výrobku SFP+a-EX dle směrnice ATEX.
II: skupina zařízení/komponent vhodných pro použití v povrchovém průmyslu s výjimkou dolů.
2: Kategorie ATEX odpovídající „vysoké“ úrovni ochrany
G: výbušná atmosféra se vznětlivými plyny nebo výpary.
D: výbušná atmosféra s hořlavým prachem.
Ex: zařízení/komponenty jsou chráněny před vznícením výbušné atmosféry.
h: režim ochrany pro neelektrická zařízení/komponenty.
X: zvláštní podmínky a omezení použití (viz Návod k použití).
Okolní teplota nebo teplota kapaliny: -20 °C až +80 °C
Dokumentace týkající se shody tohoto výrobku s požadavky výše uvedených evropských směrnic a pokyny k použití tvoří nedílné součásti prvku.
Technické informace
Vlastnosti a použití

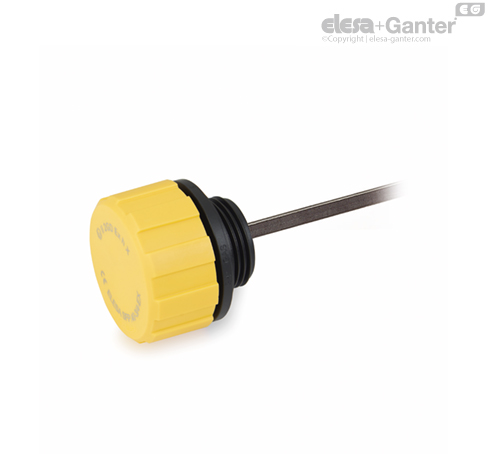

Odvzdušňovací zátky typu SFP+a-EX se dodávají se zástěrkou (ELESA original design), která zabraňuje ztrátám oleje. Jsou zvláště vhodné v případech, kdy olej intenzivně proudí a mohl by vystřikovat proti zátce. Správná poloha prvku ve fázi konstrukce je nezbytná pro zabránění náhodnému rozlití kapaliny. V případě podmínek velmi náročného použití nebo vysoce prašného prostředí se může kvalita filtrů rychle snižovat a správná funkce prvku může být narušena. Doporučujeme provádět pravidelnou údržbu.
Technická data
Rychlost proudění vzduchu lze pro každý typ zátky určit z grafu na základě vypočteného rozdílu mezi tlakem uvnitř a vně nádrže.
