SPECIFIKACE
Tělo ventilu
Mosaz MS
Odvzdušňovací zátka
Nerezová ocel AISI 304 M
Těsnění
Mosaz
se silikonovo-pryžovým povlakem (VMQ)
Pružina
Nerezová ocel AISI 301
Těsnění DIN 7603 A
Kujné železo 1.0338
Rozsah teplotní odolnosti od -30 °C do +200 °C
Informace

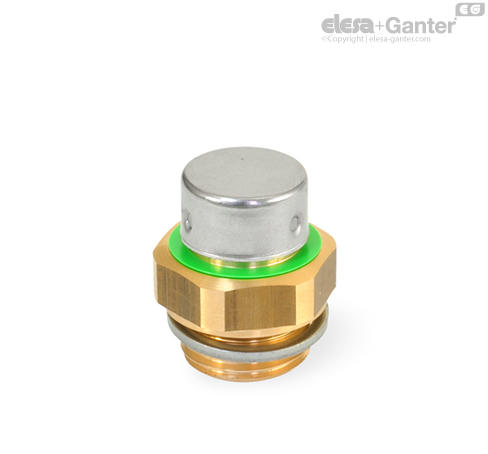

Jakmile je překročený otevírací tlak ventilu uvedený v tabulce, tak se odvzdušňovací ventil GN 881 otevře a tím chrání nádobu před vysokým vnitřním přetlakem. Zelená barva kroužku označuje tlak otevření s hodnotou 200 mbar.
Při normálním stavu vnitřní těsnicí kroužek uzavře nádobu, tak zabrání tomu, aby se dovnitř dostal prach a nečistoty.
Uvedený nákres znázorňuje průtok vzduchu jako faktor otevíracího tlaku.
Montážní poloha je svislá nahoru.
Ventily jsou kontrolovány na těsnost a otevírací tlak.
Montážní pokyny:
Pro montáž na stěny o tloušťce menší než 4 mm použijte montážní matice GN 7430
