SPECIFIKACE
Hliník AL
eloxované, přírodní barva EL
Čepy/podložky pantu
Nerezová ocel 304
Kluzné ložisko
Plast
- teplotní odolnost -40 °C až 90 °C
Informace

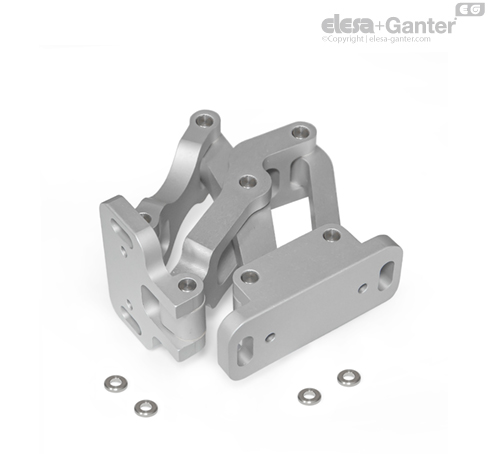

Vícekloubový pant GN 7243 se instaluje na vnitřní stranu dveří, krytů a poklopů, aby šetřil místo a byl chráněn proti vandalismu. Maximální úhel otevření pantu je 120°, což umožňuje snadný přístup, a je vhodný pro použití se středně silnými dveřmi.
Použití tohoto typu pantu umožňuje, aby vnější plochy pouzdra zůstávaly bez přídavných prvků, které by narušovaly design, nebo které by komplikovaly čištění.
Vícekloubové panty se obvykle používají ve dvojicích. V místech s vyšším zatížením, například u velkých dveří, je lze doplnit dalšími panty. Dodávají se čtyři vyztužené podložky, které lze použít s upevňovacími šrouby s velikostí závitu M6.

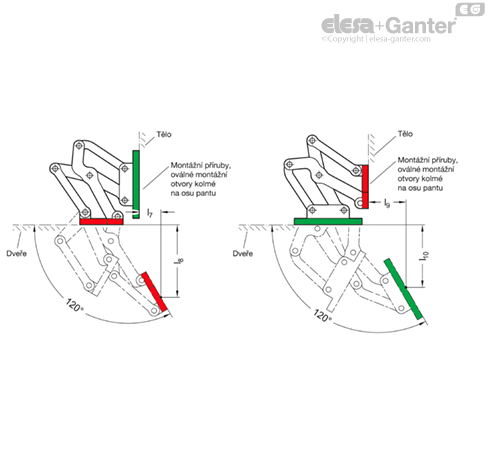

Instalační poloha – charakteristiky čepu
Vícekloubové panty lze namontovat na místo pomocí prodloužených otvorů v montážních přírubách rovnoběžně nebo kolmo k ose pantu. Výsledkem jsou dvě zobrazené charakteristiky čepu.

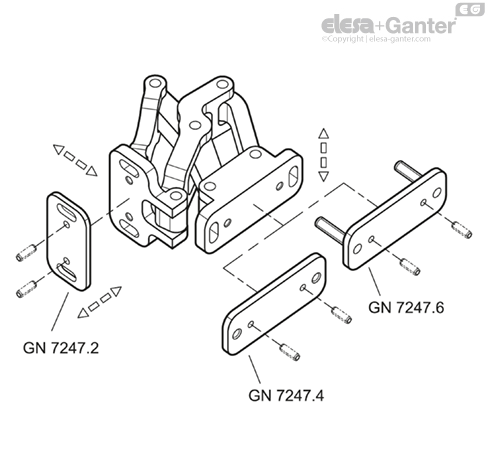

Možnosti nastavení a upevnění
Vícekloubové panty lze při montáži seřídit ve třech rovinách. To umožňuje nastavit například toleranci nebo požadovanou přítlačnou sílu těsnění.
Dvě roviny lze seřídit pomocí rovnoběžných nebo kolmých prodloužených otvorů v montážních přírubách. Ve třetí rovině lze provádět úpravy polohy pomocí vymezovacích podložek z nerezové oceli GN 7247.2 .

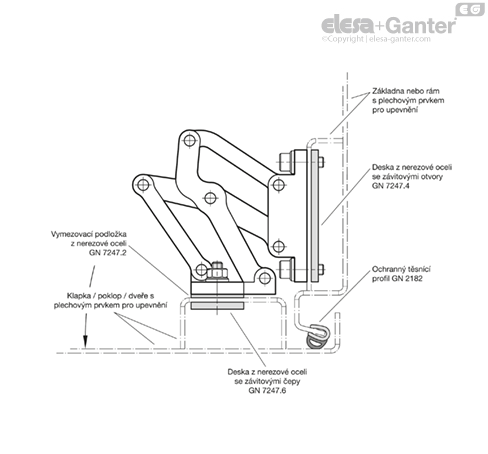

Vymezovací podložky z nerezi se závitovými otvory GN 7247.4 a nerezové základny se závitovými kolíky GN 7247.6 které lze rovněž použít k upevnění pantů. Lze je přivařit nebo vložit přes stěnu z vnější strany a upevnit na místě. Otvory d2 jsou opatřeny napínacími nebo polohovacími čepy, což usnadňuje umístění pantu. Zamezuje to rovněž nechtěnému otočení nebo sklouznutí při zátěži. Tyto čepy nelze vyjmout ani seřídit.
Konstrukční varianty

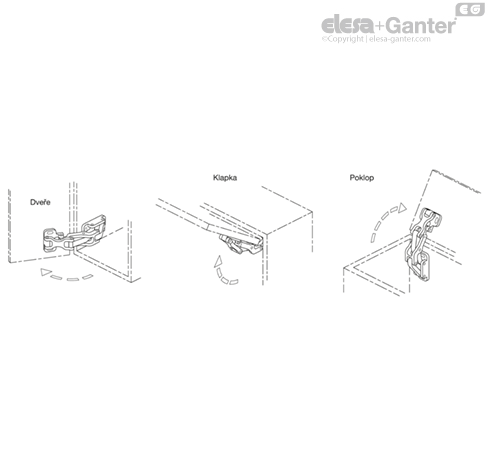

Dveře, kryty a poklopy mohou být naložené, polonaložené nebo vložené. Níže uvedené maximální tloušťky stěn a velikosti ohybů pro plechové konstrukce vycházejí z příslušného typu instalace.

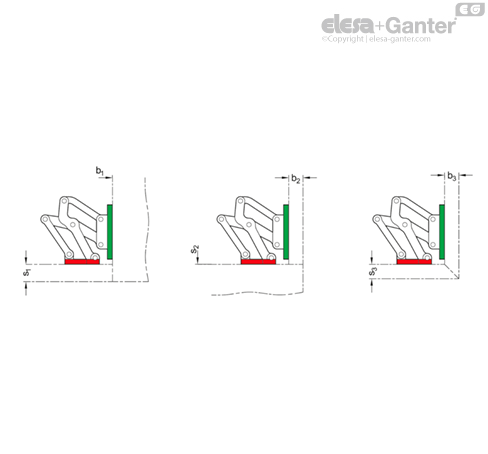

1. Montážní příruba namontovaná na místo s prodlouženými otvory rovnoběžně s osou pantu:
| l1 | s1 max. | b1 | s2 | b2 max. | s3 max. | b3 max. |
| 75 | 24 | 1 ... ∞ | 1 ... ∞ | 20 | 20 | 20 |

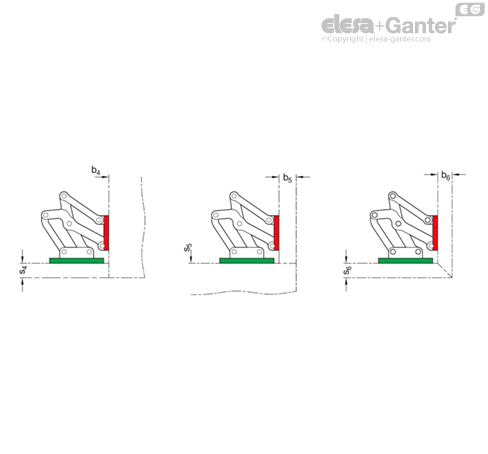

2. Montážní příruba namontovaná na místo s prodlouženými otvory kolmo k ose pantu:
| l1 | s4 max. | b4 | s5 | b5 max. | s6 max. | b6 max. |
| 75 | 20 | 1 ... ∞ | 1 ... ∞ | 24 | 20 | 20 |
Zobrazené varianty provedení představují standardní podmínky instalace. Pokud se změní montážní poloha pantů nebo je jeden ze dvou rozměrů tloušťky stěny menší než s nebo b, změní se maximální dosažitelné rozměry nezávisle na sobě. Díky tomu je v některých případech možné pracovat s většími rozměry tloušťky stěny, než jaké jsou specifikovány, při stejné velikosti pantu. Doporučuje se proto jednoduchá kontrola návrhu pomocí CAD nebo zkušebního přiložení.
Nosnost

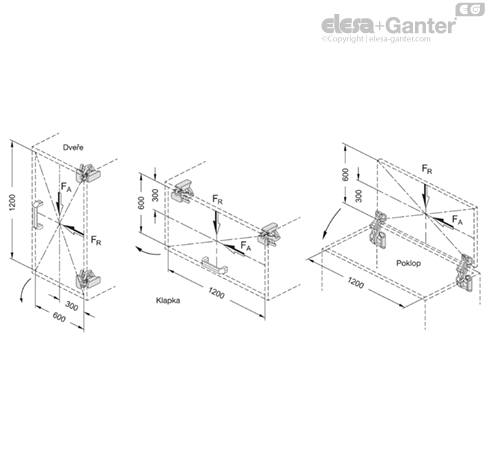

Níže uvedené maximální zatížení vícekloubového pantu platí pro standardní případy použití a slouží k orientaci v případě odlišných aplikací. Výsledné síly vedou k mírné elastické deformaci, kterou lze v případě potřeby kompenzovat pomocí možností seřízení.
| Dovolené zatížení dvojice pantů v N l1 | FA (axiální) | FR (radiální) |
| 75 | 650 | 750 |
