SPECIFIKACE
Označení č.
- Č. 1: pro dvoudílné panty
- Č. 2: pro třídílné panty, s krátkým středním křidélkem
- Č. 3: pro třídílné panty, s prodlouženým středním křidélkem

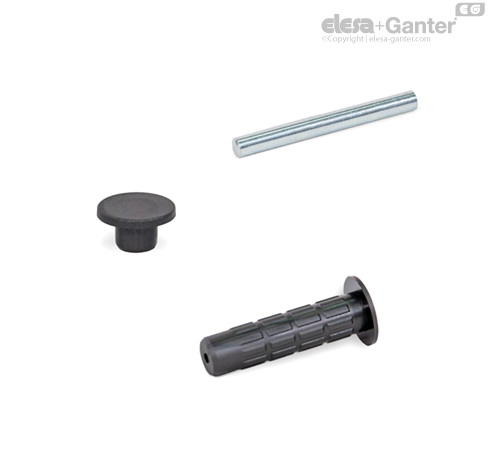

Ložiskové pouzdro / krytka
Plast (Polyamid PA)
grafitová šedá, RAL 7024 GR
Kolík s kuželovým rýhováním ISO 8741
Pozinkovaná ocel, modrý pozink
Informace
Sady šroubů GN 2290 jsou určeny jako příslušenství k GN 2291 křidélka pantů pro montáž jednotlivých verzí pantu.
Sady šroubů s označením č. 1 jsou určeny pro panty se dvěma křidélky, sady šroubů s označením č. 2 a 3 jsou určeny pro panty s třemi křidélky. Sady šroubů s označením č. 2 jsou určeny výhradně pro krátká středová křidélka o délce 40 mm. Sady šroubů s označením č. 3 se musí používat pro delší středová křidélka.
Montážní pokyny
levé / pravé panty
Při použití jako pravý nebo levý pant záleží na směru, kterým do křidélka pantu vložíte ložisková pouzdra.
Montáž na dveřní rámy
Chcete-li namontovat odnímatelné dveře, musí být k rámu dveří upevněny dva závěsy stejného typu.
Pokud nemají být dveře vysazovací, musí být namontovány s nejméně jedním pravým nebo nejméně jedním levým závěsem.
Montáž
1. Umístěte ložiskové pouzdro v požadovaném směru instalace na křidélko pantu. Poté vložte šroub s límcem, jako šroub s oválnou hlavou podle ISO 7380, do ložiskového pouzdra, abyste ochránili límec ložiskového pouzdra před poškozením při zatloukání.
2. Zatlučte ložiskové pouzdro tak, aby mezi límcem ložiskového pouzdra a křidélkem závěsu zbyl cca 1 mm.
3. Pomocí nože odstraňte z ložiskového pouzdra otřep.
4. Zatlučte ložiskové pouzdro na maximum.
5. Odstraňte šroub.
6. Do ložiskového pouzdra zatlučte kolík s kuželovým rýhováním.
7. Na druhou stranu křidélka pantu umístěte krytku.
Další ložisková pouzdra vložte podle bodů 1 až 5.
