SPECIFIKACE
Typy
- Typ A: venkovní křidélka pantů
- Typ I: vnitřní křidélka pantů
Označení č.
- Č. C: se zadlabávacími otvory
Hliník EL
eloxované, přírodní barva
Ložiskové pouzdro / krytka
Kolík s kuželovým rýhováním ISO 8741
Pozinkovaná ocel, modrý pozink
Informace

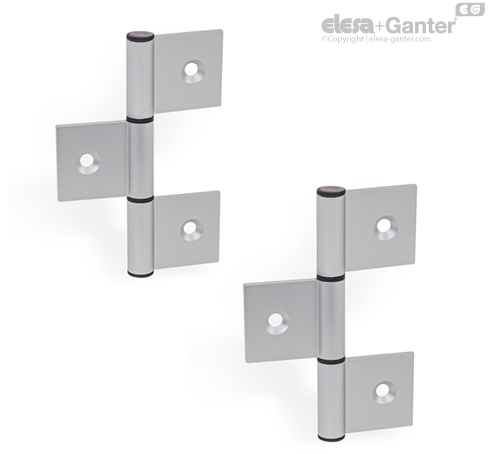

Panty GN 2295 jsou vyrobeny z profilu z taženého hliníku a používají se například na dveře a kryty.
Co se týče venkovního křidélka pantu, panty typu A umožňují montáž s velmi malou škvírou dveří. Typ I se připevňuje do škvíry dveří. Montážní šrouby jsou tudíž nepřístupné a tak chráněné před vandalismem, když se dveře otevřou.
Panty se dodávají volné a musí být namontovány podle přiložených instrukcí. Díky modulárnímu designu a dostupnému příslušenství lze vytvořit jakoukoli kombinaci pantů (pokud je to nutné, lze také zkrátit střední křidélko).
Montážní pokyny
levé / pravé panty
Při použití jako pravý nebo levý pant záleží na směru, kterým do křidélka pantu vložíte ložisková pouzdra.
Montáž na dveřní rámy
Chcete-li namontovat odnímatelné dveře, musí být k rámu dveří upevněny dva závěsy stejného typu.
Pokud nemají být dveře vysazovací, musí být namontovány s nejméně jedním pravým nebo nejméně jedním levým závěsem.
Montáž
1. Umístěte ložiskové pouzdro v požadovaném směru instalace na křidélko pantu. Poté vložte šroub s límcem, jako šroub s oválnou hlavou podle ISO 7380, do ložiskového pouzdra, abyste ochránili límec ložiskového pouzdra před poškozením při zatloukání.
2. Zatlučte ložiskové pouzdro tak, aby mezi límcem ložiskového pouzdra a křidélkem závěsu zbyl cca 1 mm.
3. Pomocí nože odstraňte z ložiskového pouzdra otřep.
4. Zatlučte ložiskové pouzdro na maximum.
5. Odstraňte šroub.
6. Do ložiskového pouzdra zatlučte kolík s kuželovým rýhováním.
7. Na druhou stranu křidélka pantu umístěte krytku.
Další ložisková pouzdra vložte podle bodů 1 až 5.
