Informace

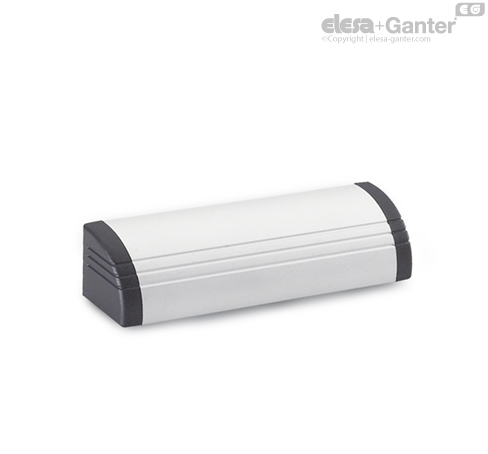

Typické použití ochranných madel GN 430 je u otočných nebo posuvných dveří, které slouží jako bezpečnostní dveře a zařízení. Hodí se také jako rukojeti zásuvek.

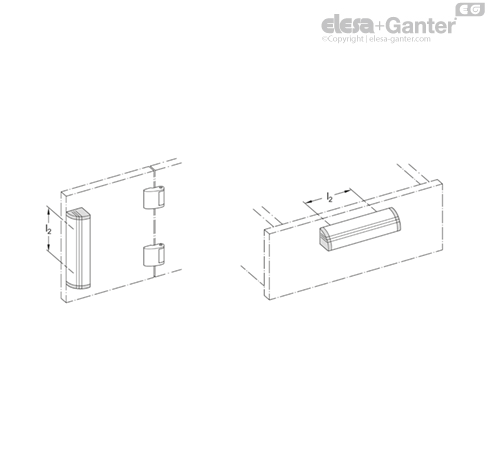

Drážka pro šroub o rozměru M6 umožňuje použít libovolný počet montážních šroubů umístěných v jakékoliv poloze v celém rozsahu l2.
Hliníkový profil lze dodat v jakékoliv délce, lze dodat též koncové krytky. Různé délky lze vyrobit na přání už od relativně malého množství.

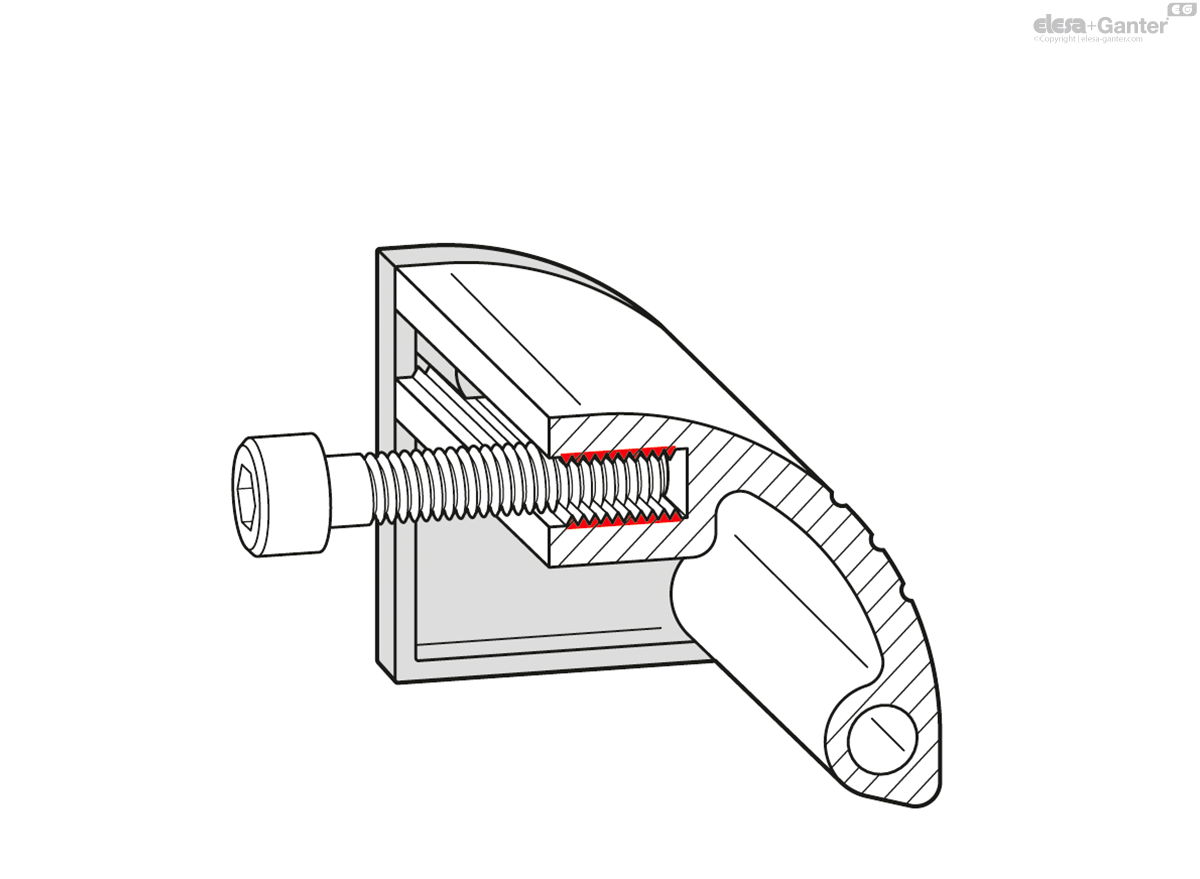

Pokyny k utahování s drážkou pro šroub
Protože drážka pro šroub běží po celé délce, lze použít libovolný počet montážních šroubů M6 se standardním závitem umístěných v jakékoliv poloze v oblasti pro šrouby l2. K pouzdru se vztahují tyto hodnoty:
- Minimální délka zašroubování: 10 mm
- Max. zatížení na jeden šroub: 400 N
- Max. utahovací moment: 4 Nm
