SPECIFIKACE
Nerezová ocel NI
AISI 303
Kulová podložka
Nerezová ocel AISI 303
Šroub s válcovou hlavou a vnitřním šestihranem DIN 912
Nerezová ocel A2-70
Podložka DIN 433
Nerezová ocel AISI 304
Informace

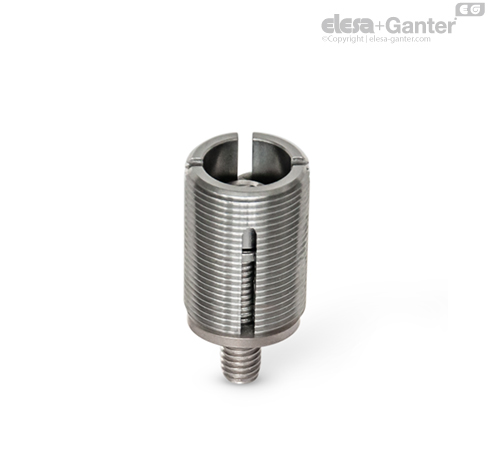

Nerezové polohovací prvky GN 355.2 se používají na strojích a přípravcích k polohování a nastavování.
Skládají se ze stavěcího šroubu, šroubu s vnitřním šestihranem s kotoučem a kulové podložky. Stavěcí šroub a kulová podložka jsou trvale vzájemně spojené.
Vnější průměr kulové podložky d4 je menší než průměr jádra závitu d1, což umožňuje montáž i tehdy, když je uložení nedostupné.
Po provedení nastavení pomocí montážních nástrojů ,GN 355.1 které jsou k dispozici jako příslušenství, se šroub pevně utáhne a způsobí tak, že se stavěcí šroub a kulová podložka DIN 6319 rozepřou a jsou tak zajištěné proti otáčení v závitovém otvoru.
Hodnoty w a x uvedené v tabulce a hodnoty pro statické zatížení je třeba považovat za referenční hodnoty, které se mohou lišit v závislosti na aktuální situaci. Tyto hodnoty nezahrnují konkrétní situace a vlivy okolního prostředí. Uživatel musí sám posoudit pro jednotlivé případy, zda je prvek vhodný k zamýšlenému použití.
