Panty pro úzké zárubně

Vlastnosti a použití

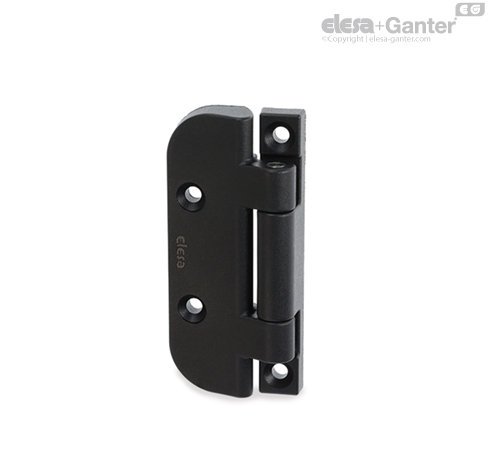

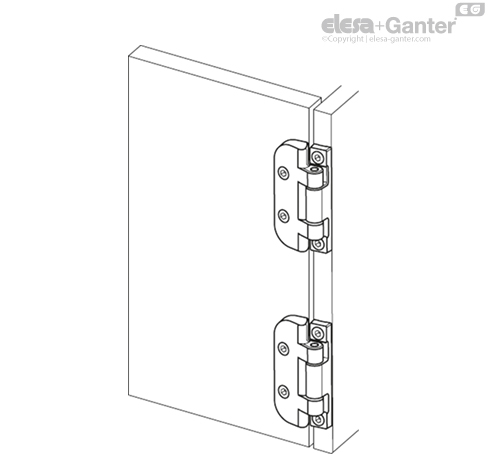

Pant se skládá ze dvou těl různé velikosti (jedno je širší a druhé užší) a je určen k použití například u konstrukcí s úzkými zárubněmi.

Úhel otočení (přibližná hodnota)

Max. 215°, (mezi -5° a +210° 0° znamená, že spojované části jsou ve stejné rovině).

Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.

Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.





Zatížení	AXIÁLNÍ ZATÍŽENÍ		RADIÁLNÍ ZATÍŽENÍ		ZATÍŽENÍ POD ÚHLEM 90°
Označení	Maximální provozní zatížení Ea [N]	Zlomové zatížení Ra [N]	Maximální provozní zatížení Er [N]	Zlomové zatížení Rr [N]	Maximální provozní zatížení E90 [N]	Zlomové zatížení R90 [N]
CFDA.72 SH-4	200	2900	400	1400	400	1600
CFDA.100 SH-5	400	3200	400	1800	800	1800
