GN 139.2
GN 139.2

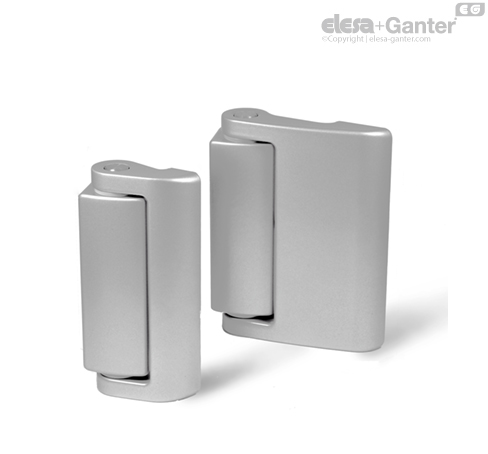

Panty bez bezpečnostního spínače
Zinková slitina
Zinková slitina

78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Zinková slitina.
práškově lakováno
barva stříbrně kovová
Čep
Nerezová ocel AISI 303
Panty bez bezpečnostního spínače GN 139.2 jsou tvarově shodné (s vyjímkou pantů s konektorem) s panty s vestavěným bezpečnostním spínačem GN 139.1. Díky montáži ze zadní strany jsou tyto panty chráněné proti neoprávněné manipulaci a rozebírání.
Kompaktní design kombinuje bezpečnost a atraktivní vzhled.
Provedení se širokým křídlem pantu bylo navržené pro upevňování na skleněné a polykarbonátové dveře.
Mechanické vlastnosti | ||||
Maximální zatížení | Hodnoty s bezpečnostním faktorem | Příklady výpočtu | Směr zatížení | ![]() | ![]() | ![]() |
- | l1 = 49 | 1500 N | 1000 N | 1000 N |
- | l1 = 79 | 750 N | 500 N | 500 N |
Upevnění | zadní montáž, 7 x závitový otvor M5, hloubka 6 mm | |||
Doporučený utahovací moment | 5 Nm (šrouby M5) |
