GN 161
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Zinková slitina.
práškově lakováno
barva černá, povrch s texturou
Čep
Nerezová ocel AISI 303

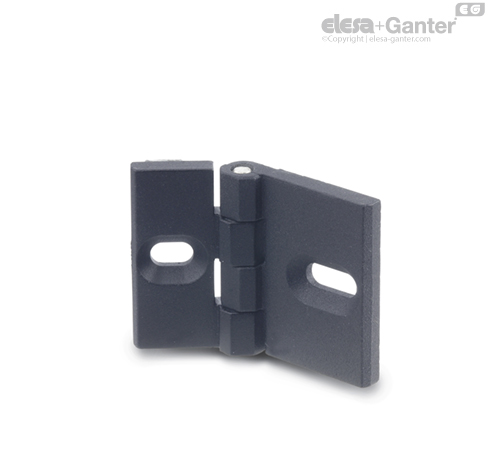

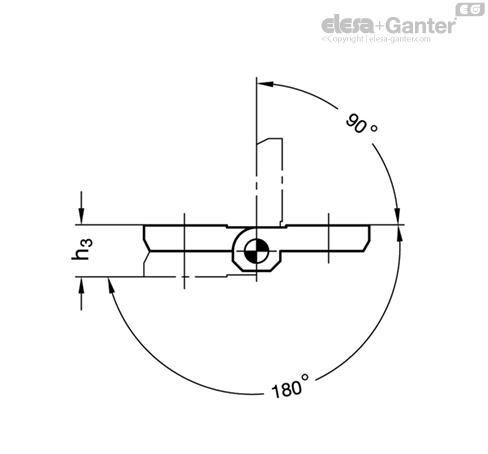

Panty GN 161 jsou navržené pro standardní hliníkové profily.
Při použití pouze tří různých typů pantů se může dosáhnout 66 různých vzdáleností drážky "n". Toho se dosáhne pomocí polohovacích prvků, které jsou umístěné ve speciálně označených zahloubeních v křídlech pantů.

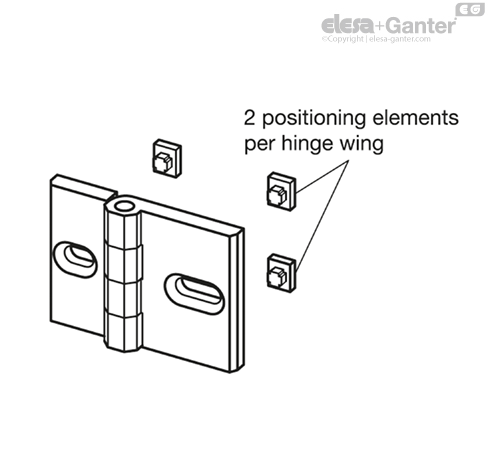

Polohovací prvky obdelníkového tvaru (8x10 mm), dva na každém křídle pantu, zabraňují nerovnému ustavení při montáži. Tyto polohovací prvky také přenášejí zatížení od dveří.
Pro montáž pantů na hliníkové profily se používají matice do T-drážky.
| GN 161-57 | - | - | GN 161-68 | - | - | GN 161-80 | - | - |
| n | m1 | m2 | n | m1 | m2 | n | m1 | m2 |
| Vzdálenost drážek | - | - | Vzdálenost drážek | - | - | Vzdálenost drážek | - | - |
| 33 | 16.5 | 16.5 | 37.5 | 16.5 | 21 | 42 | 21 | 21 |
| 34 | 16.5 | 17.5 | 38 | 16.5 | 21.5 | 42.5 | 21 | 21.5 |
| 35 | 16.5 | 18.5 | 39 | 16.5 | 22.5 | 43.5 | 21 | 22.5 |
| 35.5 | 16.5 | 19 | 40 | 16.5 | 23.5 | 44.5 | 21 | 23.5 |
| 36.5 | 16.5 | 20 | 42.5 | 16.5 | 26 | 47 | 21 | 26 |
| 35 | 17.5 | 17.5 | 44 | 16.5 | 27.5 | 48.5 | 21 | 27.5 |
| 36 | 17.5 | 18.5 | 47.5 | 16.5 | 31 | 52 | 21 | 31 |
| 36.5 | 17.5 | 19 | 38.5 | 17.5 | 21 | 43 | 21.5 | 21.5 |
| 37.5 | 17.5 | 20 | 39 | 17.5 | 21.5 | 44 | 21.5 | 22.5 |
| 37 | 18.5 | 18.5 | 40 | 17.5 | 22.5 | 45 | 21.5 | 23.5 |
| 37.5 | 18.5 | 19 | 41 | 17.5 | 23.5 | 47.5 | 21.5 | 26 |
| 38.5 | 18.5 | 20 | 43.5 | 17.5 | 26 | 49 | 21.5 | 27.5 |
| 38 | 19 | 19 | 45 | 17.5 | 27.5 | 52.5 | 21.5 | 31 |
| 39 | 19 | 20 | 48.5 | 17.5 | 31 | 45 | 22.5 | 22.5 |
| 40 | 20 | 20 | 39,5 | 18.5 | 21 | 46 | 22.5 | 23.5 |
| - | - | - | 40 | 18.5 | 21.5 | 48.5 | 22.5 | 26 |
| - | - | - | 41 | 18.5 | 22.5 | 50 | 22.5 | 27.5 |
| - | - | - | 42 | 18.5 | 23.5 | - | 22.5 | 31 |
| - | - | - | 44.5 | 18.5 | 26 | 47 | 23.5 | 23.5 |
| - | - | - | 46 | 18.5 | 27.5 | 49.5 | 23.5 | 26 |
| - | - | - | 49.5 | 18.5 | 31 | 51 | 23.5 | 27.5 |
| - | - | - | 40 | 19 | 21 | 54.5 | 23.5 | 31 |
| - | - | - | 40.5 | 19 | 21.5 | 52 | 26 | 26 |
| - | - | - | 41.5 | 19 | 22.5 | 53.5 | 26 | 27.5 |
| - | - | - | 42.5 | 19 | 23.5 | 57 | 26 | 31 |
| - | - | - | 45 | 19 | 26 | 55 | 27.5 | 27.51 |
| - | - | - | 46.5 | 19 | 27.5 | 58.5 | 27.5 | 31 |
| - | - | - | 50 | 19 | 31 | 62 | 31 | 31 |
| - | - | - | 41 | 20 | 21 | - | - | - |
| - | - | - | 41.5 | 20 | 21.5 | - | - | - |
| - | - | - | 43.5 | 20 | 23.5 | - | - | - |
| - | - | - | 46 | 20 | 26 | - | - | - |
| - | - | - | 47.5 | 20 | 27.5 | - | - | - |
| - | - | - | 51 | 20 | 31 | - | - | - |
