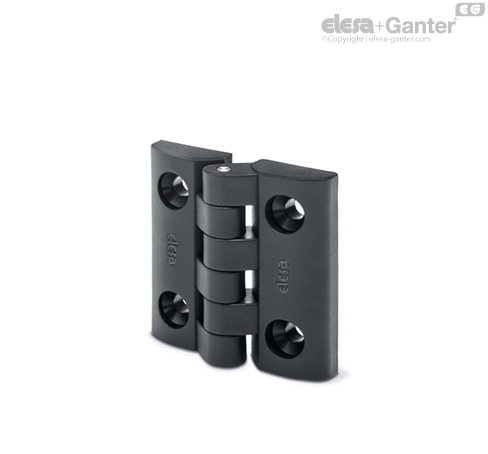

CFTX-PP Tradiční panty Osa z nerezové oceli

Úhel otočení (přibližná hodnota)

Max. 200° (mezi -20° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.

Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.

Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.





Vlastnosti a použití

Polypropylenové panty jsou obzvláště vhodné pro ty způsoby použití, kde dochází často ke kontaktu s chemickými látkami a/nebo k častému mytí kyselými nebo zásaditými čisticími prostředky, například v chemickém, výrobním, farmaceutickém, potravinářském, textilním nebo papírenském průmyslu.

Verze s titanovým (stupeň 2) čepem zaručuje maximální chemickou odolnost a je vhodná k použití ve vysoce agresivních prostředích, jako je galvanický průmysl nebo námořní sektor.

Zatížení	AXIÁLNÍ ZATÍŽENÍ		RADIÁLNÍ ZATÍŽENÍ		ZATÍŽENÍ POD ÚHLEM 90°
Označení	Maximální provozní zatížení Ea [N]	Zlomové zatížení Ra [N]	Maximální provozní zatížení Er [N]	Zlomové zatížení Rr [N]	Maximální provozní zatížení E90 [N]	Zlomové zatížení R90 [N]
CFTX.40	200	1100	200	1200	200	600
CFTX.49	300	1700	300	1400	300	900
CFTX.65	500	3000	500	2100	500	1400
