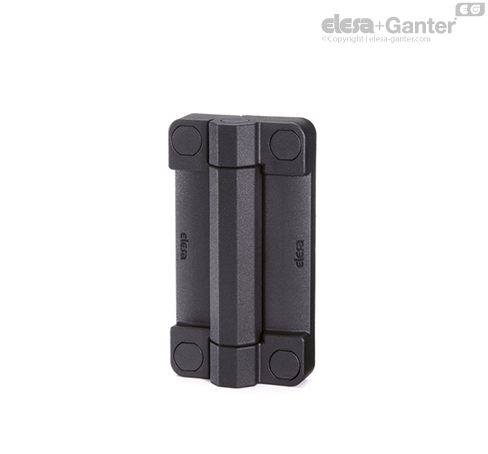

Hlavní specifikace
Materiál
SUPER-technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černošedá RAL 7040 (C33), matný povrch.
Otočný čep
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černošedá RAL 7040 (C33).
Montážní souprava (viz. sestavení):
- 425948 CFMW - KIT RICAMBIO NERO ACCESSORI
- 425949 CFMW - KIT RICAMBIO GRIGIO ACCESSORI
Každá souprava obsahuje 4 koncové krytky (obr.1) a 4 pouzdra (obr.2 a obr.3) z technopolymeru.
Montáž

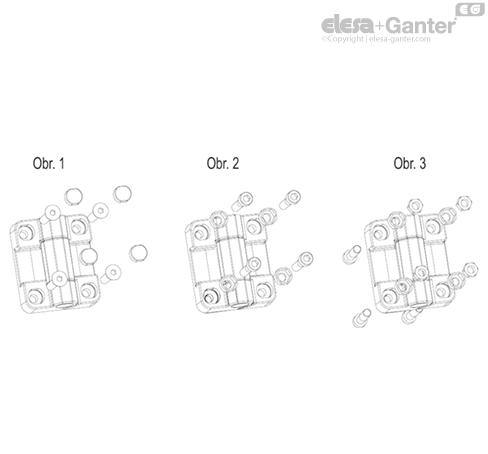

Panty CFMW. mohou být namontovány třemi různými způsoby:
- Šroubem se zapuštěnou hlavou M6 UNI 5933 ISO 10642 (není součástí dodávky) a krytkou šroubu dodávanou v balení (Obr. 1), která zamezuje volnému přístupu ke šroubům.
- Šroubem s válcovou hlavou a vnitřním šestihranem M6 UNI 5931 ISO 4762 (není součástí dodávky) v kombinaci s pouzdrem dodávaným v balení (Obr. 2).
- Maticí M6 UNI 5588 ISO 4032 (není součástí dodávky) v kombinaci s pouzdrem dodávaným v balení (Obr. 3). Tento způsob montáže zabraňuje jakékoliv nedovolené manipulaci s pantem.
Technické informace
Vlastnosti a použití
Různé způsoby montáže usnadňují instalaci pantu na většinu obvykle užívaných hliníkových profilů (minimální šířka 30 mm).
Panty CFMW. mohou být montovány společně s panty CFSW. s vestavěným bezpečnostním spínačem: CFSW..

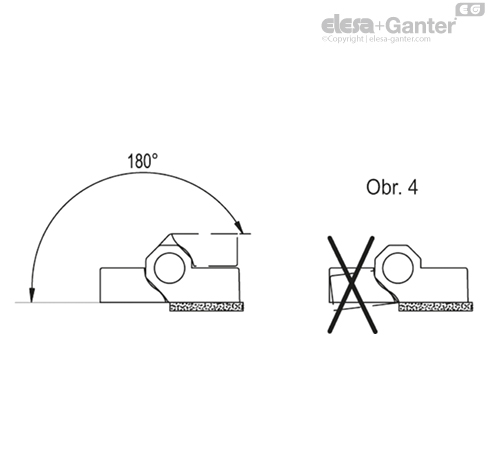

Úhel otočení (přibližná hodnota)
Max. 180° (mezi 0° až + 180°), 0° znamená, že spojované části jsou ve stejné rovině.
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Poloha, kdy jsou obě spojované části pantu ve stejné rovině, musí být přísně dodržovaná. Pant nesmí být namáhaný žádným záporným úhlem (Obr. 4).
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
| Zatížení | AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° |
 |  |  |
| Označení | Max. limit statického zatížení
Sa [N] | Max. limit statického zatížení
Sr [N] | Max. limit statického zatížení
S90 [N] |
| CFMW.70 | 2100 | 2800 | 1300 |
| CFMW.110 | 2100 | 2800 | 1300 |
Maximální statické zatížení je hodnota, při které může dojít ke zlomu materiálu a tím k poruše funkčnosti pantu. Z tohoto důvodu, a z důvodu bezpečnosti, je nutné provozovat pant při nižším statickém zatížení, než je uvedená hodnota maximálního statického zatížení.
