Hlavní specifikace
Materiál

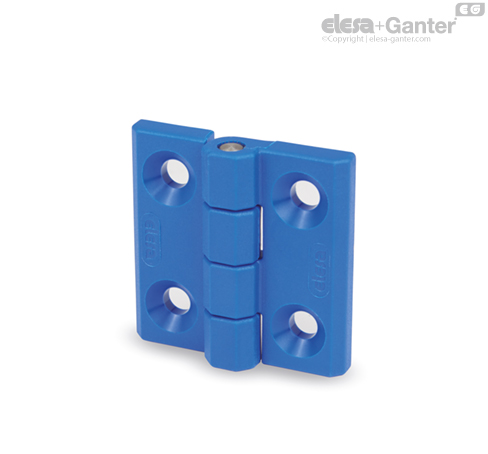

Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva modrá RAL 5005, matný povrch.
Vyrobeno ze surovin vyhovujících FDA (FDA CFR.21 a EU 10/2011).
Otočný čep
Nerezová ocel AISI 303.
Standardní provedení
Průchozí otvory pro šrouby se zapuštěnou hlavou.
Technické informace
Vlastnosti a použití
Modrá barva RAL 5005 je snadno viditelná v případě náhodného znečištění potravin.
Obzvláště vhodné pro použití v potravinářském a farmaceutickém průmyslu.
Úhel otočení (přibližná hodnota)
Max. 270° (mezi -90° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
| Zatížení | AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° |
 |  |  |
| Označení | Maximální provozní zatížení
Ea [N] | Zlomové zatížení
Ra [N] | Maximální provozní zatížení
Er [N] | Zlomové zatížení
Rr [N] | Maximální provozní zatížení
E90 [N] | Zlomové zatížení
R90 [N] |
| CFM.40 SH-5-VD | 100 | 1600 | 200 | 1900 | 200 | 1200 |
| CFM.50 SH-6-VD | 100 | 2100 | 200 | 3100 | 200 | 2000 |
