PMW.

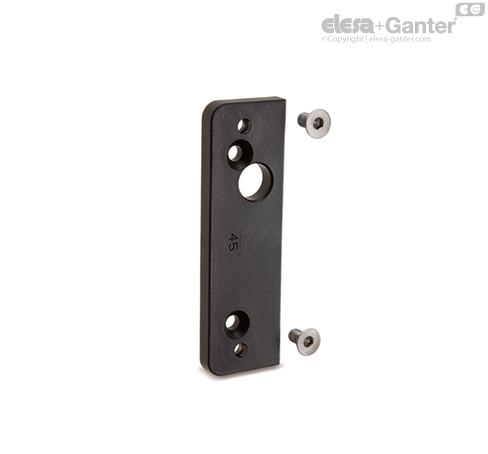

Montážní podložky na profily pro panty CFSW. a CFMW.

Vlastnosti a použití

Montážní podložky PMW umožňují montáž pantů CFSW.110 a CFMW.110 na hlíníkové profily velikosti 30, 35, 40, 45 a 50 mm s T-drážkou.

Montáž pantů na profily velikosti 40 mm může být provedená bez montážní podložky.

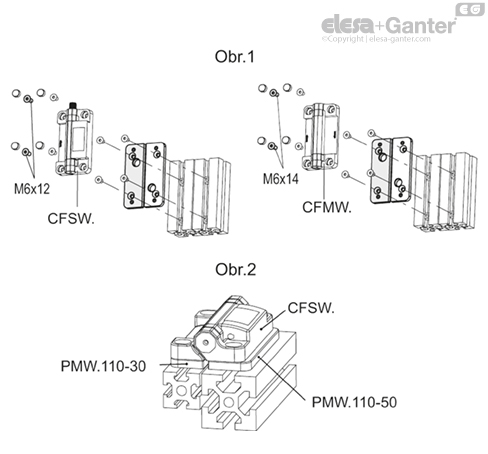

Upevňovací šrouby montážní podložky nejsou přístupné po montáži pantů na profil (Obr. 1). Proto i při použití montážní podložky PMW zůstávají panty CFSW. a CFMW. chráněné proti jakékoliv neoprávněné manipulaci.

Dodávka montážních podložek zahrnuje:

• 2 šrouby se zapuštěnou hlavou M6x12 (pro CFSW.110)
• 2 šrouby se zapuštěnou hlavou M6x14 (pro CFMW.110)
• 2 šestihranné matice M6, namotované na podložku, které jsou nezbytné pro uchycení pantu na podložku.

Podložky různých rozměrů mohou být kombinované v případě, že dveře a rám mají různé rozměry (Obr. 2).

Montážní pokyny

• Připevněte podložku na profil do požadované pozice pomocí šroubů se zapuštěnou hlavou M6 (nejsou součástí dodávky) a matice pro T-drážku GN 505 (nejsou součástí dodávky).
• Připevněte pant CFSW nebo CFMW (Obr. 1) na podložku pomocí šroubů M6 se zapuštěnou hlavou (jsou součástí dodávky).
• Manontujte pečlivě krytky (jsou součástí dodávky)

Technická data

Použití montážní podložky PMW, která je namontovaná dle uvedených instrukcí, zaručí maximální dovolené statické zatížení pantů CFSW a CFMW.
