GN 900.3

Spojovací moduly X-Z

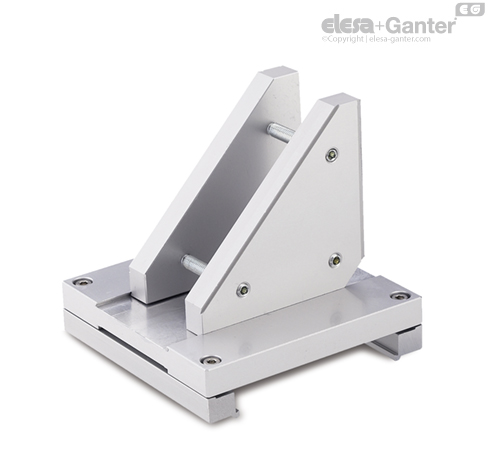

S použitím spojovacího modulu GN 900.3 lze spojit dvě kluzné jednotky GN 900 a vytvořit osovou konfiguraci X-Z.

Vzájemné propojení je uskutečněno dvěma spojovacími deskami, čímž odpadá nutnost použití jakéhokoliv fixačního otvoru v kluzné desce. Nastavitelná kluzná jednotka s osou Z může být omezeně regulována ve svislém směru (ve směru osy Z).

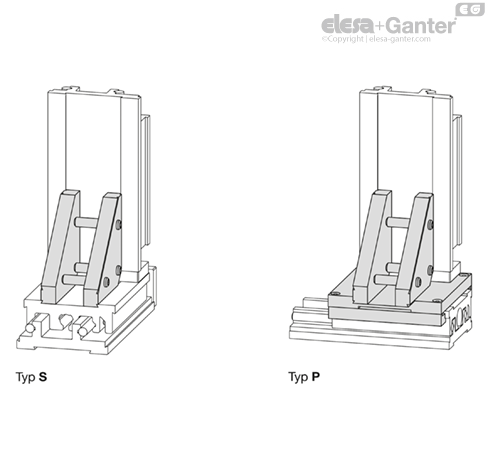

V případě posuvné konfigurace, kdy je osa Z rovnoběžná s referenční osou (Typ P), je nutno použít deskový adaptér (tvořící komplet s upínacími lištami, malými upínacími deskami a šrouby s válcovou hlavou). Tento deskový adaptér je součástí sady.

Malé upínací desky slouží pro přesné nastavení osy Z na 90° a pro seřízení deskového adaptéru (Typ P).

Zahrnuty jsou všechny díly potřebné k vytvoření sestavy.
