SPECIFIKACE
Otočný disk
Nerezová ocel AISI 303
všechny ostatní díly
Ocel (některé pozinkované)
nebo mosaz
Regulační kolečko
Hliník
eloxovaný, barva černá
Informace

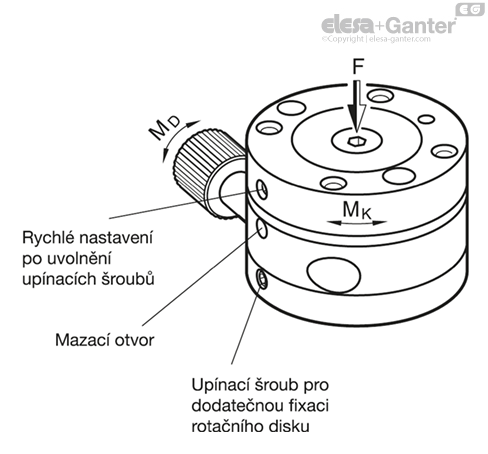

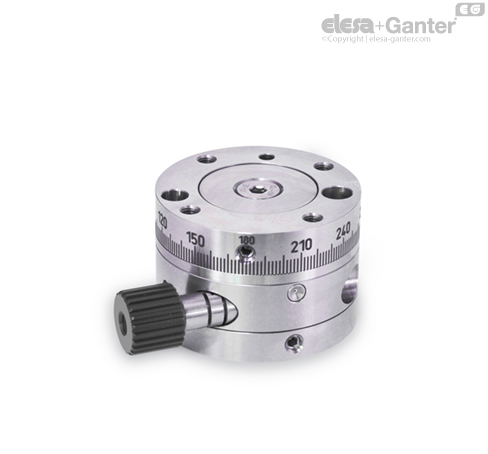

Otočný stůl GN 900.6 je otočné zařízení pro ruční operace. Otáčivý pohyb je zajištěný mechanismem se šnekovým soukolím.
Tento otočný stůl je vybavený systémem rychlého nastavení, při jehož použití musí být povolený zajišťovací šroub ze strany otočného disku. Otočný disk může být také dodatečně zajištěný jiným snadno přístupným zajišťovacím šroubem. V obou případech zařízení využívá kónicky tvarovaných aretačních prvků.
- Nastavitelné kluzné jednotky GN 900
- Montážní desky GN 900.4 (pro připevnění na nastavitelnou kluznou jednotku)
Další technické informace
| d1 | rozsah otáčení | Středová tolerance | Obvodová tolerance | Max. vstupní moment MD | Max. nosnost nezajištěného disku | Max. nosnost zajištěného disku MK | F max v Newtonech |
| 55 | 0° | ± 0.02 | ± 0.02 | 1.5 Nm | 5 Nm | 10 Nm | 50 |
| 80 | 0° | ± 0.03 | ± 0.03 | 2.5 Nm | 5 Nm | 10 Nm | 100 |
