SPECIFIKACE
Označení č.
Č. 2: Se 4 šrouby s válcovou hlavou a vnitřním šestihranem DIN 912 z nerezové oceli
Hliník
práškově lakováno
barva černá, RAL 9005, povrch s texturou S
Šrouby s válcovou hlavou a vnitřním šestihranem DIN 912
Nerezová ocel AISI 304
Šestihranné matice DIN 985
Nerezová ocel AISI 304
Samozajišťovací díky polyamidovému kroužku
Informace

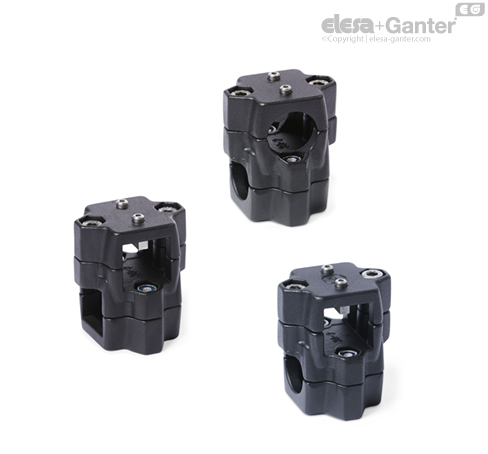

Dvoucestní jezdci GN 134.1 jsou založeni na dvoucestných spojkách. Dodatečné montážní otvory se používají jako prostředek pro připojení k ovládacímu klíči jezdce.
Montážní otvory d3 pro ovládací klíč jsou u jednoosého systému vždy umístěny v otvoru d1 nebo čtvercovém otvoru s1. Středící pouzdra v průchozím upínacím otvoru eliminují axiální vůli. Šířka čtvercového otvoru s1 je rozměrově vyrovnána s lineárním mechanismem.
Upínací čtvercové otvory s2 jsou dodávány neobrobené v jednoosém provedení.
V případě zájmu o rychlé upnutí bez použití nástrojů lze šrouby s válcovou hlavou nahradit regulovatelnými pákami GN 911 uvedeno v tabulce jako příslušenství.
