SPECIFIKACE
Typy
- Typ R1: pravý závit, koncový hřídel na jedné straně
- Type R2*: pravý závit, koncový hřídel na obou stranách
- Typ L1*: levý závit, koncový hřídel na jedné straně
- Typ L2*: levý závit, koncový hřídel na obou stranách
Vodicí trubka DIN 2391
Ocel, pochromovaná SCR
Koncové díly / Jezdec
Hliník
barva černá RAL 9005, povrch s texturou
- Upínací povrch / Montážní povrch
Obráběno, hladký povrch
- Přesnost polohování ±0,2 mm / 300 mm posuvu
Vodící matice
dělová slitina
Šrouby s válcovou hlavou a vnitřním šestihranem DIN 912
Ocel, pozinkovaná
Šestihranné matice DIN 985
Ocel, pozinkovaná
Samojistné, s polyamidovým kroužkem
Informace
Kromě standardních délek dráhy jezdce, uvedených v tabulce pro dvojité lineární mechanismy GN 491, je k dispozici jakákoliv délka až do maximální možné délky.
Pro měření pohybu a polohování jezdců mohou být namontované digitální ukazatele polohy.

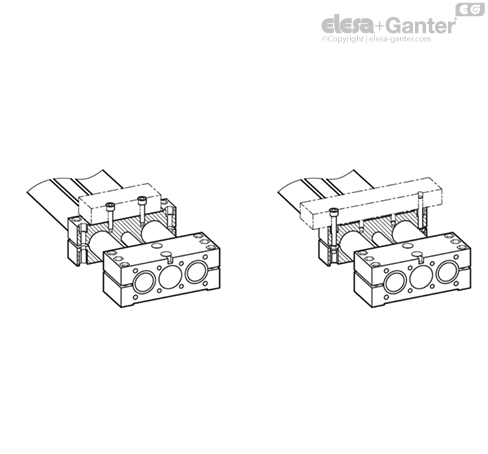

Způsoby montáže koncových dílů
Horizontální se šrouby pro závit d4 nebo otvor d5
Vertikální
Z vnější strany, se šrouby pro závit d3
Z vnitřní strany, se šrouby pro otvor d6
Z vnitřní strany, se šrouby pro otvor d5 / d7
Způsoby montáže na jezdce
Montáž šrouby pro závit d4 nebo otvor d5
Montáž indikátorů polohy a ručního kola
Použití instalační sady, ukazatele polohy a ručního kola

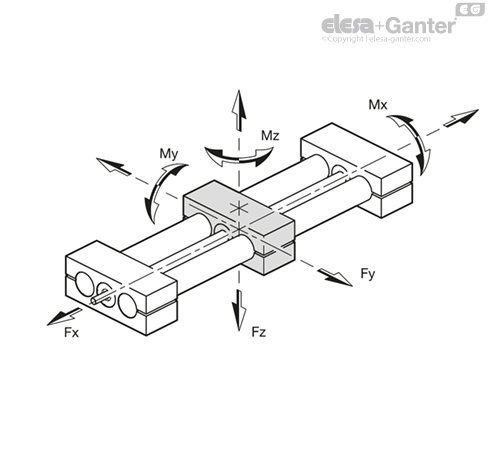

Technický popis / Nosnost
| d | Fx v N | Fy v N | Fz v N | Mx v Nm | My v Nm | Mz v Nm |
| - | - | l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | - | - | - |
| 18 | 425 | 215 | 110 | - | 105 | 80 | - | 22 | 35 | 40 |
| 30 | 850 | 1100 | 900 | 550 | 600 | 350 | 150 | 100 | 100 | 100 |
| 40 | 1100 | 3700 | 2800 | 1400 | 2100 | 600 | 180 | 150 | 140 | 170 |
| 50 | 1900 | 3850 | 2400 | 2100 | 3100 | 700 | 200 | 180 | 220 | 290 |
| 60 | 2700 | 69000 | 5700 | 5100 | 6300 | 2800 | 360 | 320 | 350 | 500 |
Uvedené síly Fy a Fz mohou způsobit průhyb vodících trubek cca. 0,5 mm.
Označení
Jezdec se pohybuje pomocí vodícího trapézového šroubu a vodicí matice. Jezdec je vedený dvěma rovnoběžnými chromovanými trubkami, což umožňuje velké zatížení a velké ohybové momenty, které mají být přenesené lineárním vedením.
Typ GN 492 lze rozšířit o dalšího jezdce a montážní desku.
Tyto dvojité lineární mechanismy byly navržené pro manuální ovládání ručními koly. Při správném mazání snesou vodící šrouby otáčky až 250 ot/min.
Přesnost polohování je 0,2 mm / 300 mm posuvu, maximální vůle je 0,1 mm.
K měření posuvu nebo k určení polohy mohu být připojeny digitální ukazatele polohy DD52R/ DD51/ DD52R-E/ DD51-E . Potřebné prodloužení čepu hřídele je umožněno pomocí montážních souprav. GN 491.1.
Design
Dvojité lineární mechanismy GN 491 / GN 492 s pravým nebo levým závitem, koncový hřídel na jedné nebo na obou stranách.
