Informace

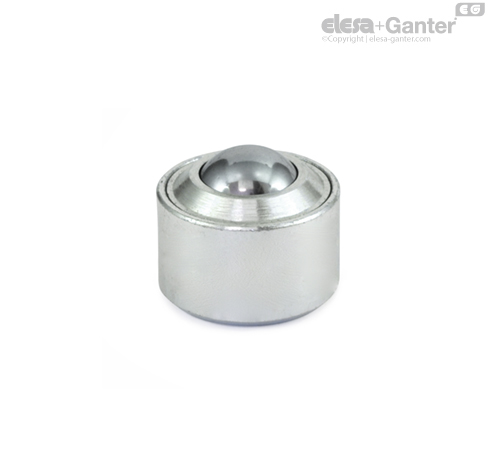

Kuličkové rolny GN 509.4 se používají na dopravních tratích. Usnadňují lineární a otáčivý pohyb těžkých břemen na zařízení.
Nemají podpěrný nákružek, takže zatížení přenáší pouzdro na vnějším průměru d2.
Technické informace
Všechny kuličkové dopravníky jsou tvořené jednotlivými kuličkami usazenými v pouzdrech. Jde o princip rozložení hmotnosti na více opěrných bodů. Bodový kontakt s kuličkou umožňuje posun v jakémkoliv směru.
Uspořádání a volba velikosti kuličky
Při návrhu velikosti dopravníku je nutné vzít v úvahu následující faktory: hmotnost, velikost, materiál dopravovaného předmětu a působící zatížení, které má být podepřeno.
Max. vzdálenost mezi kuličkovými rolnami "a2" (na rovné ploše) zjistíme vydělením délky nejkratší hrany přepravovaného břemene hodnotou 2,5. Tím se zajistí, že břemeno bude vždy podepřeno kuličkami a zabrání se tomu, aby se převrátil do prázdného prostoru mezi nimi.
Požadovaná únosnost kuliček se určuje z hmotnosti aktuálního zatížení, děleno třema. Jedná se o předpoklad, že v krajním případě budou pouze 3 kuličky v kontaku s dopravovaným předmětem.
a1 = nejkratší rozměr předmětu F1 = celkové zatížení
a2 = max. rozteč mezi kuličkami F2 = zatížení jedné kuličky
a2 = a1/2,5 F2 = F1/3
Rychlost a tření
Přípustná dopravní rychlost je 2 m/sec. U větších kuliček při rychlostech vyšších než 1 m/sec, a v závislosti na hmotnosti předmětu, může dojít k nárustu teploty.
Hodnota tření kuliček při rychlosti 1 m/sec bude přibližně 0.005 µ. Tato hodnota je závislá na vlastní aplikaci a může se hodně lišit.
Při porovnání kuličkových rolen s pouzdrem z ocelového plechu (GN 509) s kuličkovými rolnami v těžkém provedení se soustruženým ocelovým pouzdrem GN 509.1 , tyto mají vyšší tuhost. Proto mohou být na kuličky v ocelových pouzdrech brány statické hodnoty.
Doporučuje se pravidelné mazání jako ochrana před korozí. Obecná doporučení vztahující se k valivým ložiskům jsou dostačující. Ve většině aplikací není mazání nutné.
Teplotní odolnost
Kuličky o průměru 36 mm a větší mají těsnění jako ochranu proti vnikání prachu a nečistot. Pak je maximální dovolená teplota pouze 100 °C.
Kuličky bez těsnění mohou být použité za vyšších provozních teplot. Zatížení je pak omezeno následovně:
125 °C ./. 10 %
150 °C ./. 20 %
170 °C ./. 30 %
200 °C ./. 50 %.
Maximální provozní teplota pro kuličkové rolny s plastovou kuličkou je 60 °C.
